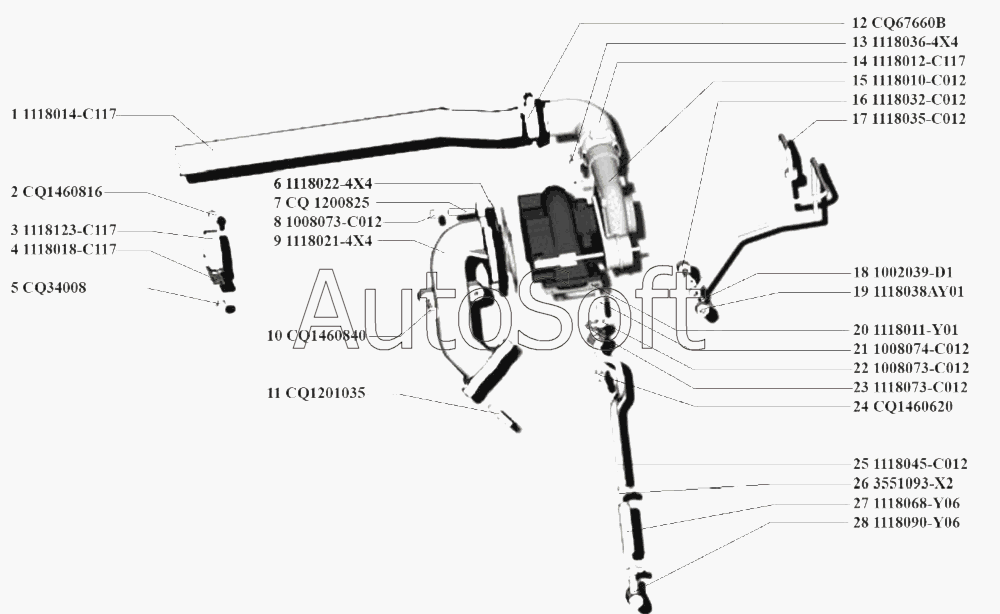

Каталог запасных частей к технике: BAW Двигатели BAW-CA4DC2 (2010). Турбокомпрессор
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Труба | |
| 2 | C***6 | Болт | |
| 3 | 1***7 | Скоба | |
| 4 | 1***7 | Скоба | |
| 5 | C***8 | Гайка | |
| 6 | 1***4 | Прокладка | |
| 7 | C***5 | Шпилька | |
| 8 | 1***2 | Гайка | |
| 9 | 1***4 | Патрубок отводящий | |
| 10 | C***0 | Болт, шайба | |
| 11 | C***5 | Шпилька | |
| 12 | C***B | Хомут | |
| 13 | 1***4 | Штуцер | |
| 14 | 1***7 | Шланг | |
| 15 | 1***2 | Турбокомпрессор в сборе | |
| 16 | 1***2 | Штуцер | |
| 17 | 1***2 | Трубка подводящая | |
| 18 | 1***1 | Шайба | |
| 19 | 1***1 | Штуцер | |
| 20 | 1***1 | Прокладка | |
| 21 | 1***2 | Шпилька | |
| 22 | 1***2 | Гайка | |
| 23 | 1***2 | Шайба | |
| 24 | C***0 | Болт | |
| 25 | 1***2 | Трубка отводящая | |
| 26 | 3***2 | Хомут пружинного типа | |
| 27 | 1***6 | Трубка | |
| 28 | 1***6 | Штуцер |
