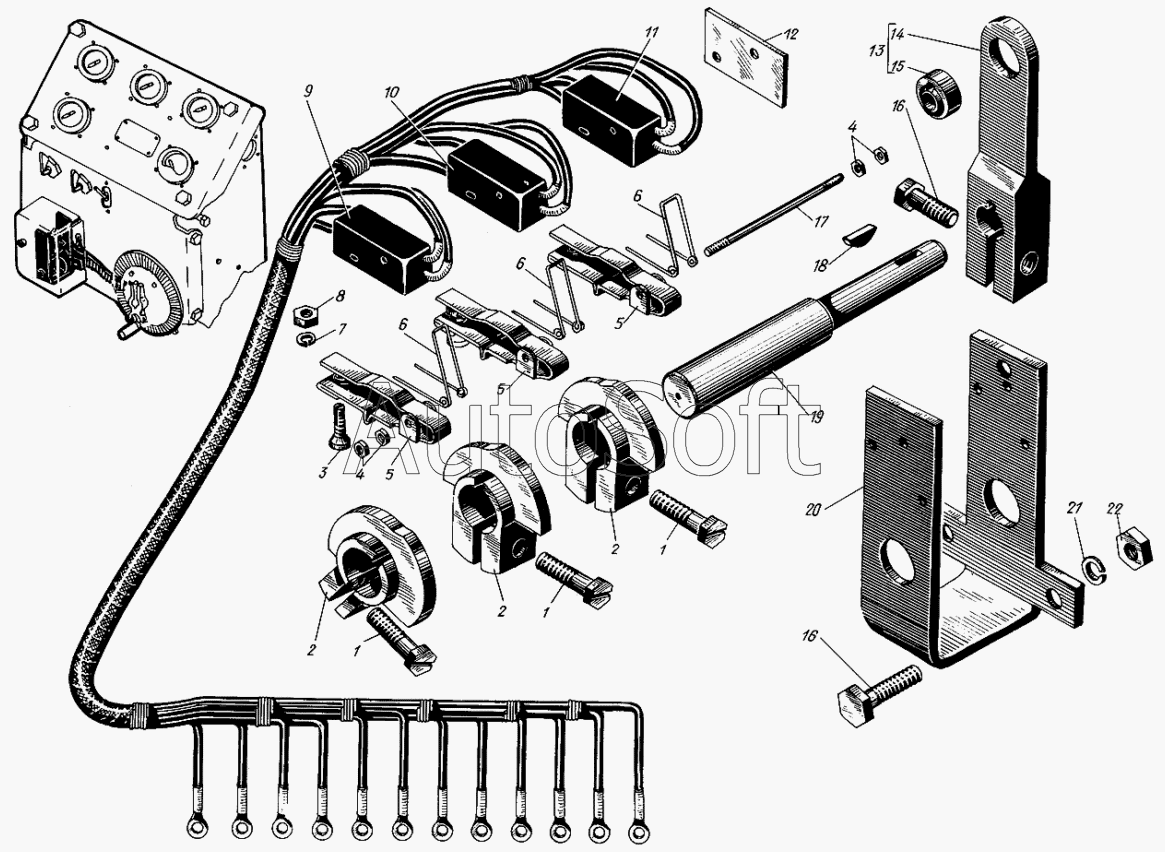

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Блок микровыключателей
1
1
1
2
2
2
3
4
4
5
5
5
6
6
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
сб.537-04-32-1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.537-04-32-1 | с***1 | Блок микровыключателей в сборе | |
| 1 | 5***5 | Болт | |
| 2 | 5***0 | Кулачек | |
| 3 | У***2 | Винт М4х12 | |
| 4 | 5***0 | Гайка М2 | |
| 5 | 5***0 | Скоба | |
| 6 | 5***0 | Пружина | |
| 7 | 5***1 | Шайба пружинная 4Л | |
| 8 | 3***0 | Гайка М4 | |
| 9 | 5***0 | Микровыключатель Д-703 | |
| 9 | с***1 | Микровыключатель | |
| 10 | с***1 | Микровыключатель | |
| 11 | с***1 | Микровыключатель | |
| 12 | 5***0 | Прокладка | |
| 13 | с***2 | Рычаг в сборе | |
| 14 | 5***2 | Рычаг | |
| 15 | с***2 | Подшипник шарнирный Ш6 | |
| 16 | 3***4 | Болт М6х20 | |
| 17 | 5***0 | Шпилька | |
| 18 | 3***4 | Шпонка сегментная | |
| 19 | 5***2 | Валик | |
| 20 | 5***0 | Скоба | |
| 21 | 3***3 | Шайба пружинная 6Т | |
| 22 | 3***6 | Гайка М6 |
