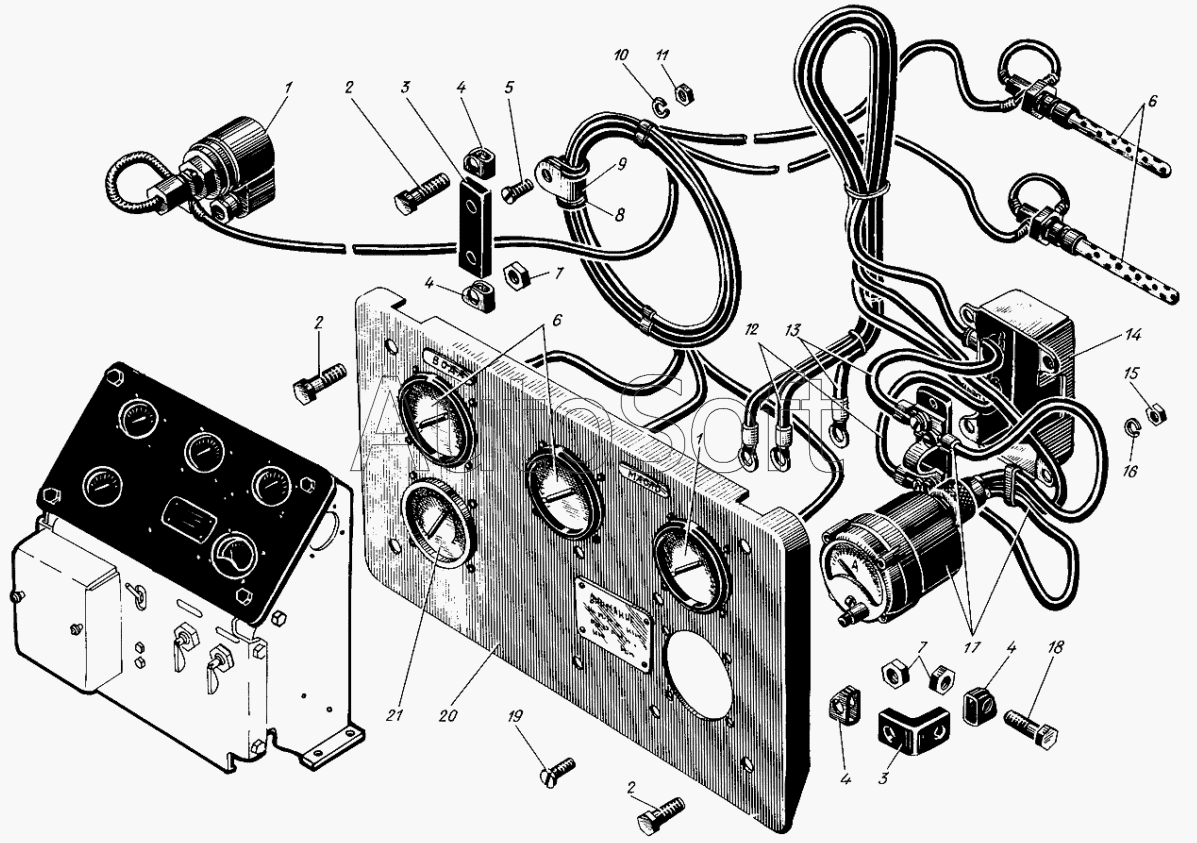

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Панель приборов
13
сб.537-03-39-1
сб.537-03-34
21
21
20
20
19
18
17
16
15
14
13
1
1
12
12
11
10
9
8
7
7
6
6
5
4
4
4
4
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.537-03-34 | с***4 | Панель приборов в сборе | |
| сб.537-03-39-1 | с***1 | Панель приборов в сборе | |
| 1 | 5***3 | Манометр показывающий МТС-16У-2,5м | |
| 2 | 5***7 | Болт М8х22 | |
| 3 | 5***4 | Амортизатор | |
| 4 | 5***5 | Скоба | |
| 5 | 3***А | Болт М6х14 | |
| 6 | 5***2 | Термометр манометрический ТПП2-В-2,5м | |
| 7 | 3***2 | Гайка М8 | |
| 8 | 4***3 | Прокладка | |
| 9 | У***0 | Хомут | |
| 10 | 3***3 | Шайба пружинная 6Т | |
| 11 | 3***6 | Гайка М6 | |
| 12 | с***9 | Провод | |
| 12 | с***1 | Провод | |
| 13 | с***9 | Провод | |
| 13 | с***1 | Провод | |
| 14 | с***1 | Крышка защиты шунта | |
| 15 | 3***0 | Гайка М4 | |
| 16 | 5***1 | Шайба пружинная 4Л | |
| 17 | с***1 | Вольтамперметр ВА-240 | |
| 18 | 3***3 | Болт М8х30 | |
| 19 | 3***6 | Винт М4х12 | |
| 20 | 5***1 | Панель приборов | |
| 20 | 5***1 | Панель приборов | |
| 21 | 5***7 | Показывающий прибор тахометра ТМ и 3М | |
| 21 | с***2 | Показывающий прибор тахометра ТМ и 3М с проводом |
