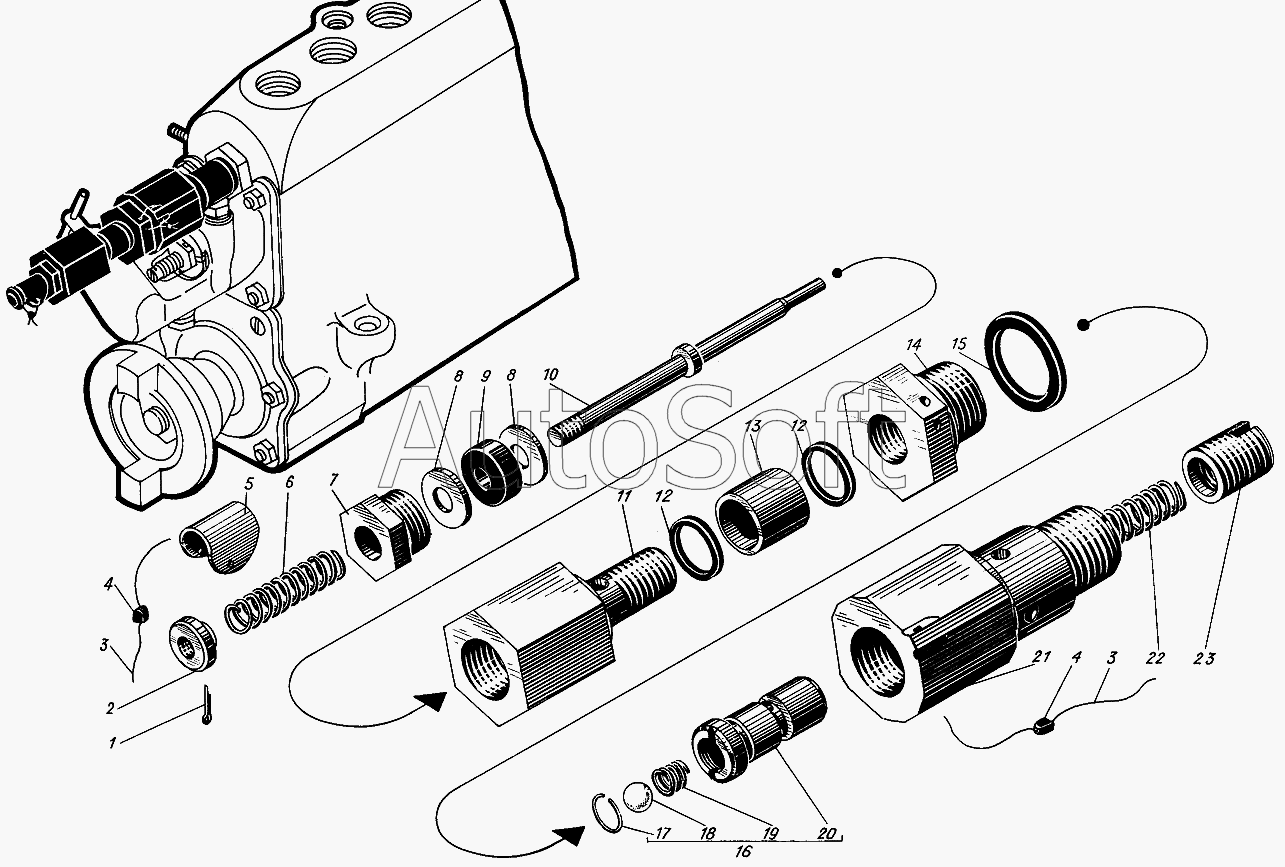

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Клапан выключения подачи топлива
13
сб.527-20-5
23
22
21
20
19
18
17
16
15
14
1
12
12
11
10
9
8
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.527-20-5 | с***5 | Клапан включения подачи топлива | |
| 1 | 3***9 | Шплинт разводной 1,5х12 | |
| 2 | 5***3 | Кнопка | |
| 3 | 3***2 | Проволока стопорная | |
| 4 | 3***1 | Пломба | |
| 5 | 5***4 | Щиток штока | |
| 6 | 5***1 | Пружина кнопки | |
| 7 | 5***6 | Гайка нажимная | |
| 8 | 3***2 | Шайба чистая 5 | |
| 9 | 5***А | Кольцо уплотнительное | |
| 10 | 5***2 | Шток | |
| 11 | 5***1 | Корпус кнопки | |
| 12 | 3***6 | Кольцо уплотнительное 12х16 | |
| 13 | 3***В | Втулка защитная | |
| 14 | 5***1 | Штуцер | |
| 15 | 3***8 | Кольцо уплотнительное 18х24 | |
| 16 | с***2 | Клапан в сборе | |
| 17 | 5***6 | Кольцо стопорное | |
| 18 | 5***6 | Шарик 8мм | |
| 19 | 5***4 | Пружина | |
| 20 | 5***3 | Зажим | |
| 21 | 5***3 | Зажим | |
| 22 | 5***1 | Пружина | |
| 23 | 5***2 | Пробка упорная |
