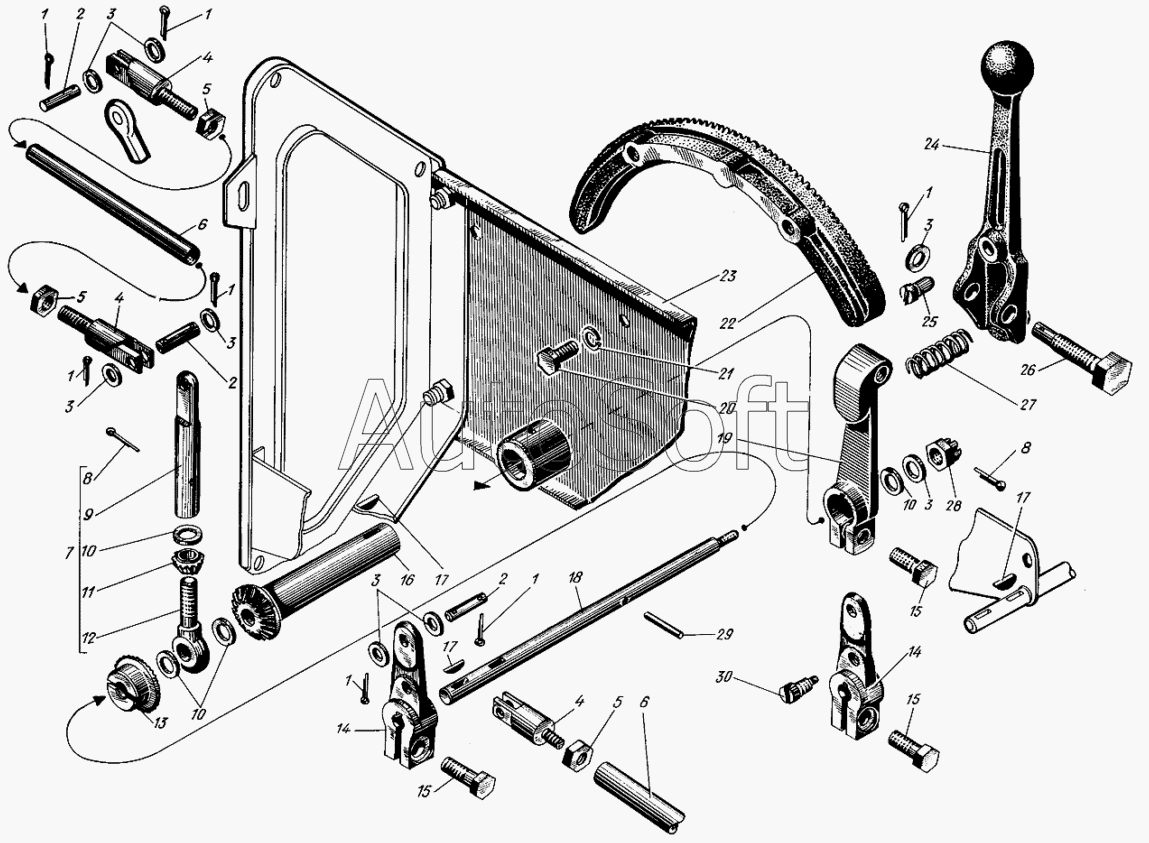

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Привод топливного насоса и детали управления дизелем
17
17
17
30
29
28
27
26
25
24
24
23
23
22
21
20
19
18
1
1
1
1
1
1
1
16
15
15
15
14
14
13
12
11
10
10
10
9
8
8
7
6
6
5
5
5
4
4
4
3
3
3
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Шплинт разводной 3,2х18 | |
| 2 | 3***4 | Валик тяги | |
| 3 | 3***1 | Шайба чистая 8 | |
| 4 | 3***А | Вилка тяги подачи | |
| 5 | 3***2 | Гайка М8 | |
| 6 | 5***0 | Трубка тяги | |
| 7 | с***3 | Рычаг водила в сборе | |
| 8 | 3***2 | Шплинт разводной 2х20 | |
| 9 | 1***3 | Рычаг водила | |
| 10 | 1***1 | Шайба регулировочная | |
| 11 | 1***1 | Сателлит | |
| 12 | 1***3 | Водило | |
| 13 | 5***1 | Шестерня дистанционного управления | |
| 14 | 5***5 | Рычаг дистанционного управления | |
| 15 | 5***7 | Болт М8х22 | |
| 16 | 5***6 | Шестерня ручного управления | |
| 17 | 3***4 | Шпонка сегментная | |
| 18 | 5***2 | Валик дистанционного управления | |
| 19 | 5***7 | Рычаг ручки | |
| 20 | 5***5 | Болт М8х16 | |
| 21 | 3***4 | Шайба пружинная 8Т | |
| 22 | 5***1 | Сектор | |
| 23 | с***0 | Щиток управления | |
| 23 | с***9 | Панель управления | |
| 24 | 5***0 | Ручка сектора | |
| 24 | с***5 | Ручка сектора с фиксатором | |
| 25 | 5***0 | Фиксатор ручки | |
| 26 | 5***1 | Винт тонкой регулировки | |
| 27 | 5***0 | Пружина ручки сектора | |
| 28 | 3***1 | Гайка | |
| 29 | 5***8 | Штифт | |
| 30 | 3***4 | Винт стопорный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
