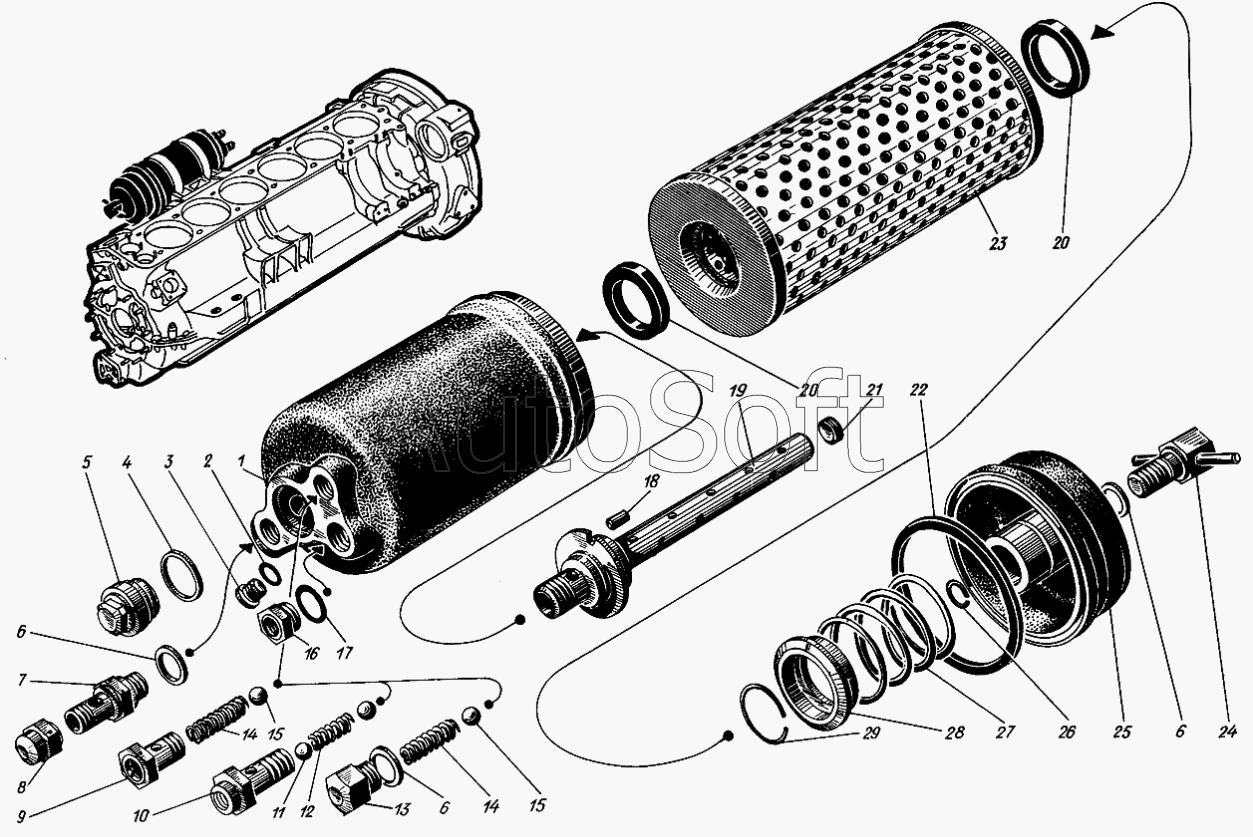

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С1 (2009). Масляный фильтр (для дизелей, выпускаемых с 1977г.)
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
25
сб.513-00-25
сб.513-00-25-01
сб.513-00-25-02
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.513-00-25 | с***5 | Фильтр масляный | |
| сб.513-00-25-01 | с***1 | Фильтр масляный | |
| сб.513-00-25-02 | с***2 | Фильтр масляный | |
| 1 | 5***5 | Корпус фильтра | |
| 2 | 3***8 | Кольцо уплотнительное 18х24 | |
| 3 | 4***5 | Заглушка | |
| 4 | 4***8 | Прокладка | |
| 5 | 5***5 | Гайка | |
| 6 | 4***А | Прокладка | |
| 7 | 5***7 | Штуцер | |
| 8 | 4***5 | Гайка глухая | |
| 9 | 5***3 | Зажим | |
| 10 | 5***2 | Корпус клапана | |
| 11 | 4***2 | Шарик 16мм | |
| 12 | 5***3 | Пружина | |
| 13 | 4***2 | Корпус клапана | |
| 14 | 5***2 | Пружина | |
| 15 | 3***1 | Шарик 19,05мм | |
| 16 | 3***4 | Втулка | |
| 17 | 4***А | Прокладка | |
| 18 | 3***0 | Штифт цилиндрический 6х20 | |
| 19 | с***5 | Стержень фильтра | |
| 20 | Н***5 | Кольцо уплотнительное | |
| 21 | 4***9 | Заглушка | |
| 22 | 5***5 | Кольцо под крышку | |
| 23 | с***5 | Элемент фильтрующий полнопоточный "Нарва 6-4" | |
| 24 | с***7 | Болт крышки | |
| 25 | 5***5 | Крышка фильтра | |
| 25 | с***5 | Крышка фильтра в сборе | |
| 26 | 4***1 | Кольцо стопорное | |
| 27 | 3***3 | Пружина | |
| 28 | 5***5 | Втулка | |
| 29 | 5***5 | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
