Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Дистанционное управление дизелем
1
2
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
16

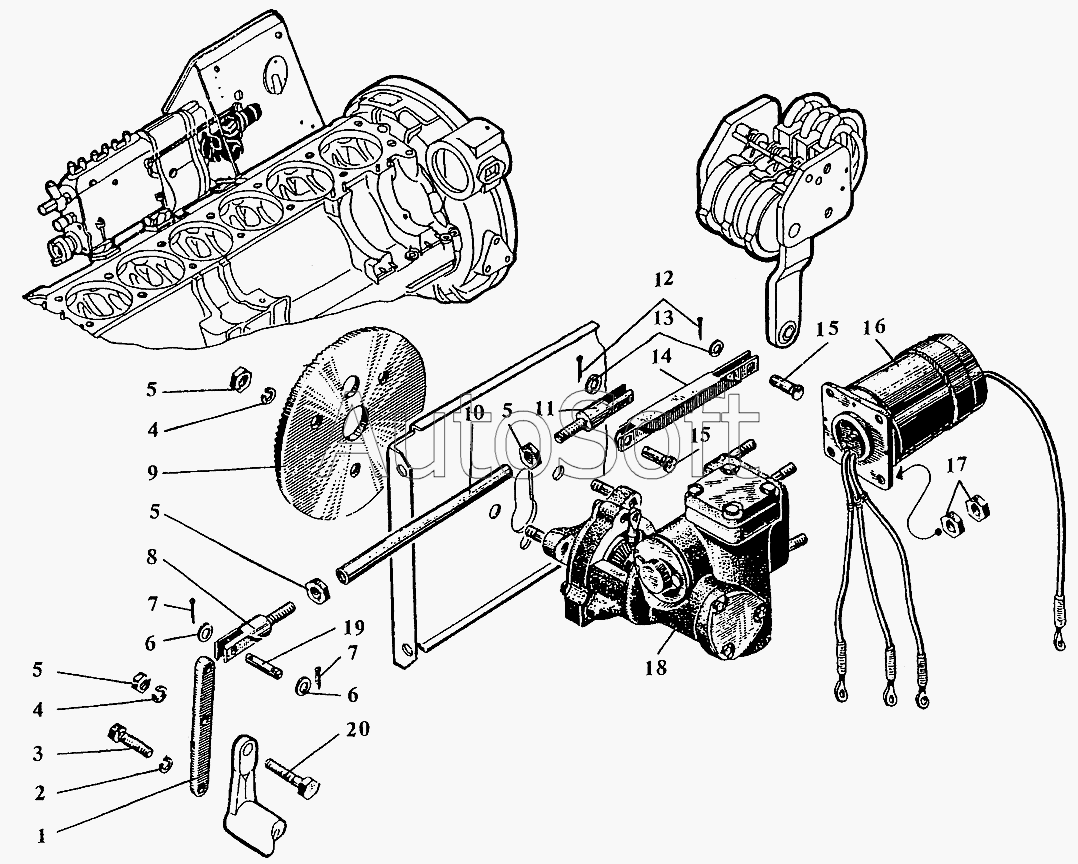

сб.587-02-9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.587-02-9 | с***9 | Электромеханизм дистанционного управления | |
| 1 | 5***0 | Планка | |
| 2 | 3***3 | Шайба пружинная 6Т | |
| 3 | 3***А | Болт М6х14 | |
| 4 | 3***4 | Шайба пружинная 8Т | |
| 5 | 3***2 | Гайка М8 | |
| 6 | 3***1 | Шайба чистая 8 | |
| 7 | 3***9 | Шплинт разводной 3,2х18 | |
| 8 | 3***А | Вилка тяги подачи | |
| 9 | 5***1 | Диск зубчатый | |
| 10 | 5***2 | Тяга | |
| 11 | 5***2 | Вилка | |
| 12 | 3***7 | Шплинт разводной 2х12 | |
| 13 | 3***1 | Шайба чистая 6 | |
| 14 | 1***Б | Тяга | |
| 15 | 5***2 | Палец | |
| 16 | Д***1 | Электродвигатель ДП60-90-С01 | |
| 16 | с***8 | Электродвигатель МУ-320 в сборе | |
| 17 | 3***3 | Гайка М5 | |
| 18 | с***9 | Редуктор дистанционного управления | |
| 19 | 3***4 | Валик тяги | |
| 20 | 5***7 | Болт М8х22 |
