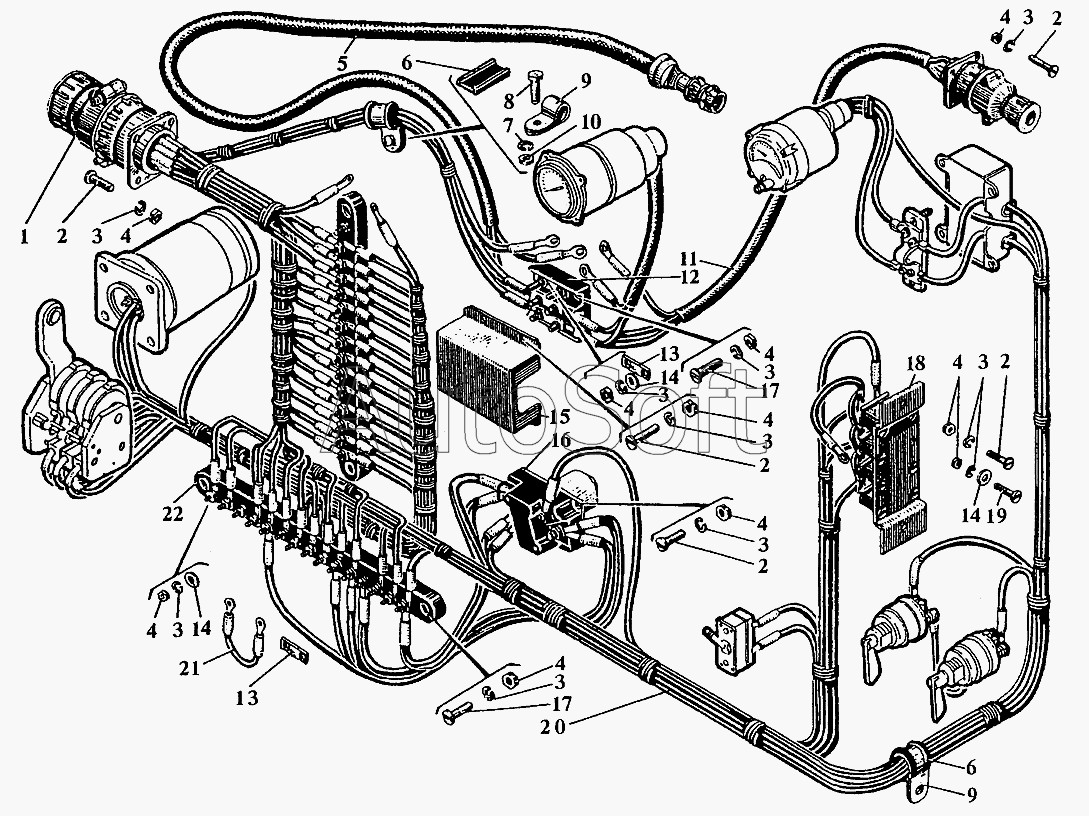

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Детали электрической схемы щитка
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
6
7
8
9
9
10
11
12
13
13
14
14
14
15
16
17
17
18
19
20
21
22
12
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 537-73-39 | 5***9 | Планка | |
| [Вилка СШРГ 28 П4 ЭГ8Н] | [***] | Вилка СШРГ 28 П4 ЭГ8Н | |
| [Вилка СШРГ 48 П26 ЭГ3Н] | [***] | Вилка СШРГ 48 П26 ЭГ3Н | |
| [Конденсатор МБГО-1-600-0,25-II] | [***] | Конденсатор МБГО-1-600-0,25-II | |
| [Конденсатор МБГП-2-200-ВЫ-1мкФ-В] | [***] | Конденсатор МБГП-2-200-ВЫ-1мкФ-В | |
| [Розетка СШРГ 28 П4 ЭГ8Н] | [***] | Розетка СШРГ 28 П4 ЭГ8Н | |
| [Розетка СШРГ 48 П26 ЭГ3Н] | [***] | Розетка СШРГ 48 П26 ЭГ3Н | |
| У05-14-40 | У***0 | Хомут | |
| 1 | с***1 | Коллектор проводов | |
| 2 | У***2 | Винт М4х12 | |
| 3 | 5***1 | Шайба пружинная 4Л | |
| 4 | 3***0 | Гайка М4 | |
| 5 | с***2 | Провод со штепсельным разъемом | |
| 6 | 4***3 | Прокладка | |
| 7 | 3***3 | Шайба пружинная 6Т | |
| 8 | 3***А | Болт М6х14 | |
| 9 | 1***9 | Хомутик | |
| 10 | 3***6 | Гайка М6 | |
| 11 | с***9 | Провод | |
| 12 | с***7 | Зажим контактный | |
| 12 | с***5 | Зажим контактный | |
| 13 | 5***2 | Перемычка | |
| 14 | 3***9 | Шайба чистая 4 | |
| 15 | У***7 | Кожух | |
| 16 | [***] | Контактор ТКС 101 ДОД | |
| 17 | 5***1 | Винт М4х16 | |
| 18 | с***9 | Блок конденсаторов | |
| 19 | 3***6 | Винт М4х12 | |
| 20 | с***3 | Коллектор проводов | |
| 21 | с***1 | Провод | |
| 22 | с***0 | Плата клеммная | |
| 22 | с***0 | Плата клеммная |
