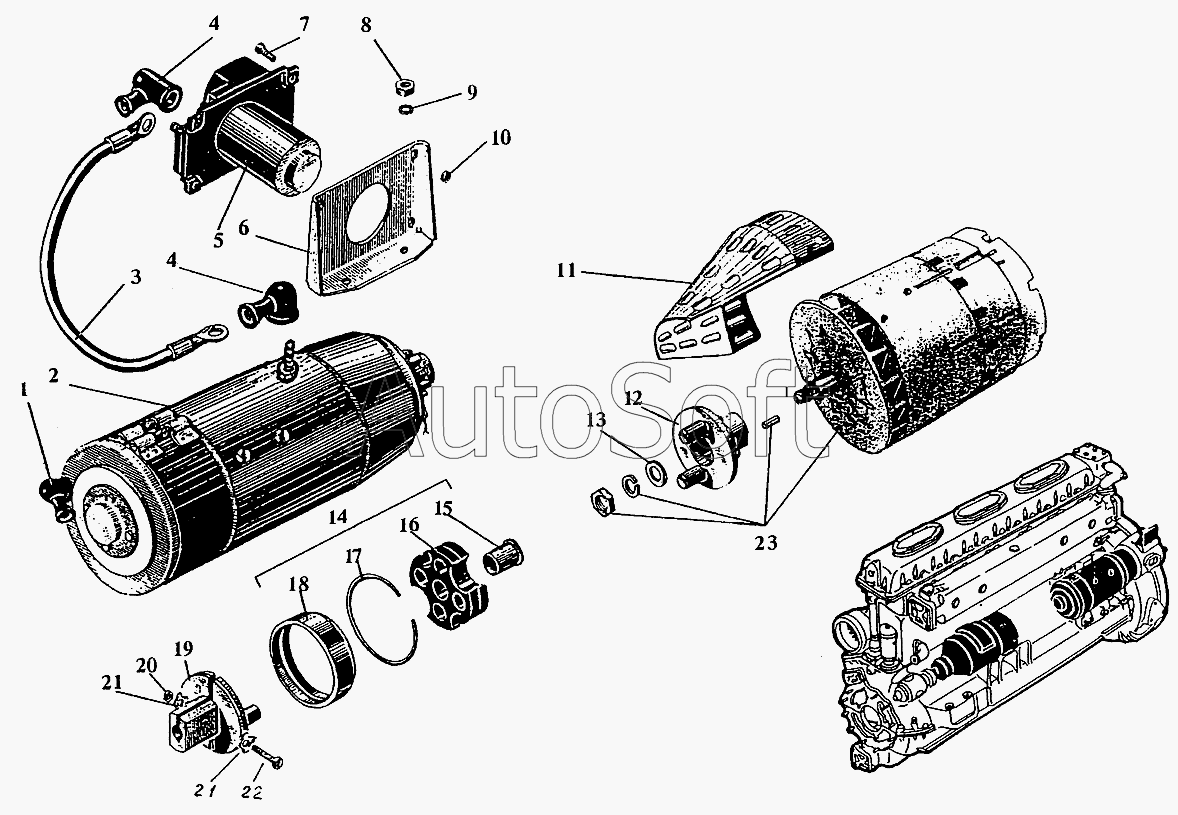

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Стартер, контактор, генератор и муфта привода генератора
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Наконечник | |
| 2 | [***] | Стартер СТ-722 | |
| 3 | с***5 | Провод с контактора к стартеру | |
| 4 | 5***4 | Наконечник | |
| 5 | [***] | Контактор ТКС 601 ДОД | |
| 5 | с***3 | Контактор с кронштейном в сборе | |
| 6 | 5***5 | Кронштейн контактора | |
| 7 | 3***2 | Винт М5х12 | |
| 8 | 3***2 | Гайка М8 | |
| 9 | 3***4 | Шайба пружинная 8Т | |
| 10 | 3***3 | Гайка М5 | |
| 11 | 5***8 | Щиток ограждения генератора | |
| 12 | 5***3 | Фланец ведомый | |
| 13 | 4***5 | Шайба | |
| 14 | с***3 | Диск резиновый с обоймой | |
| 15 | 3***2 | Трубка | |
| 16 | 5***3 | Диск резиновый | |
| 17 | 3***1 | Кольцо стопорное | |
| 18 | 3***2 | Обойма | |
| 19 | 5***3 | Фланец ведущий | |
| 20 | 3***0 | Гайка М10 | |
| 21 | 3***2 | Замок пластинчатый | |
| 22 | 3***3 | Болт | |
| 23 | 3***1 | Генератор | |
| 23 | 7***3 | Генератор | |
| 23 | с***4 | Генератор с ведомым фланцем в сборе |
