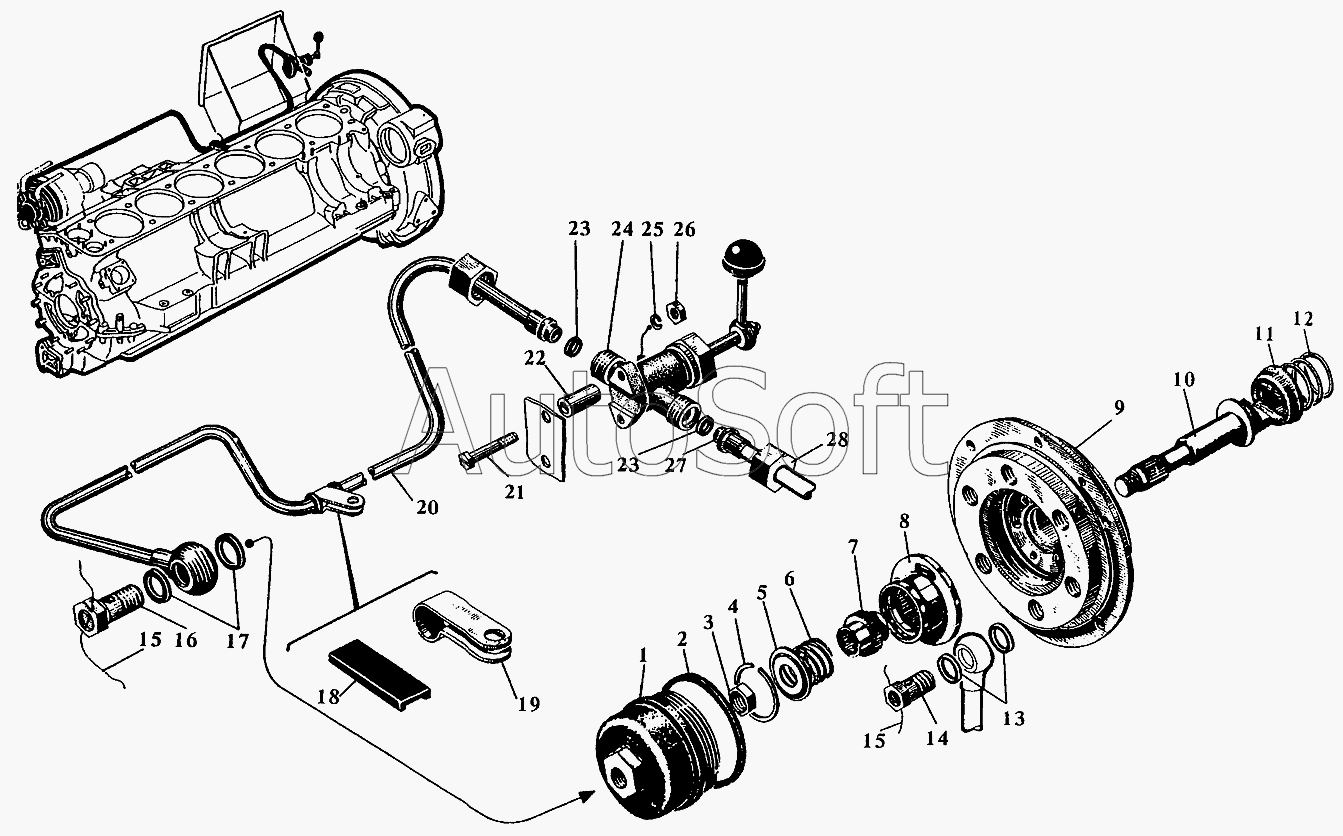

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д6С2 (2009). Воздухораспределитель и подвод воздуха к воздухораспределителю
15
15
сб.510-01-5
28
27
26
25
24
23
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.510-01-5 | с***5 | Воздухораспределитель | |
| 1 | 3***0 | Колпак распределителя | |
| 2 | 3***9 | Прокладка | |
| 3 | 3***9 | Гайка М12 | |
| 4 | 3***1 | Замок | |
| 5 | 2***1 | Тарелка | |
| 6 | 2***1 | Пружина | |
| 7 | 2***8 | Муфта | |
| 8 | 5***4 | Диск | |
| 9 | 5***3 | Корпус | |
| 10 | 1***0 | Валик | |
| 11 | 5***2 | Тарелка | |
| 12 | 5***1 | Пружина | |
| 13 | 3***6 | Кольцо уплотнительное 12х16 | |
| 14 | 3***7 | Зажим | |
| 15 | 3***5 | Проволока стопорная | |
| 16 | 3***1 | Зажим | |
| 17 | 3***7 | Кольцо уплотнительное 14х20 | |
| 18 | 4***1 | Прокладка | |
| 19 | 5***3 | Хомут | |
| 20 | с***5 | Трубка к воздухораспределителю | |
| 21 | 3***1 | Болт М6х55 | |
| 22 | У***1 | Втулка | |
| 23 | 5***4 | Прокладка | |
| 24 | с***1 | Кран перепускной | |
| 25 | 3***3 | Шайба пружинная 6Т | |
| 26 | 3***6 | Гайка М6 | |
| 27 | 5***8 | Наконечник | |
| 28 | 5***9 | Гайка накидная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
