Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Корпус насоса (для дизелей, выпущенных до июня 1975г.)
1
2
3
4
5
6
7
7
8
8
9
9
10
11

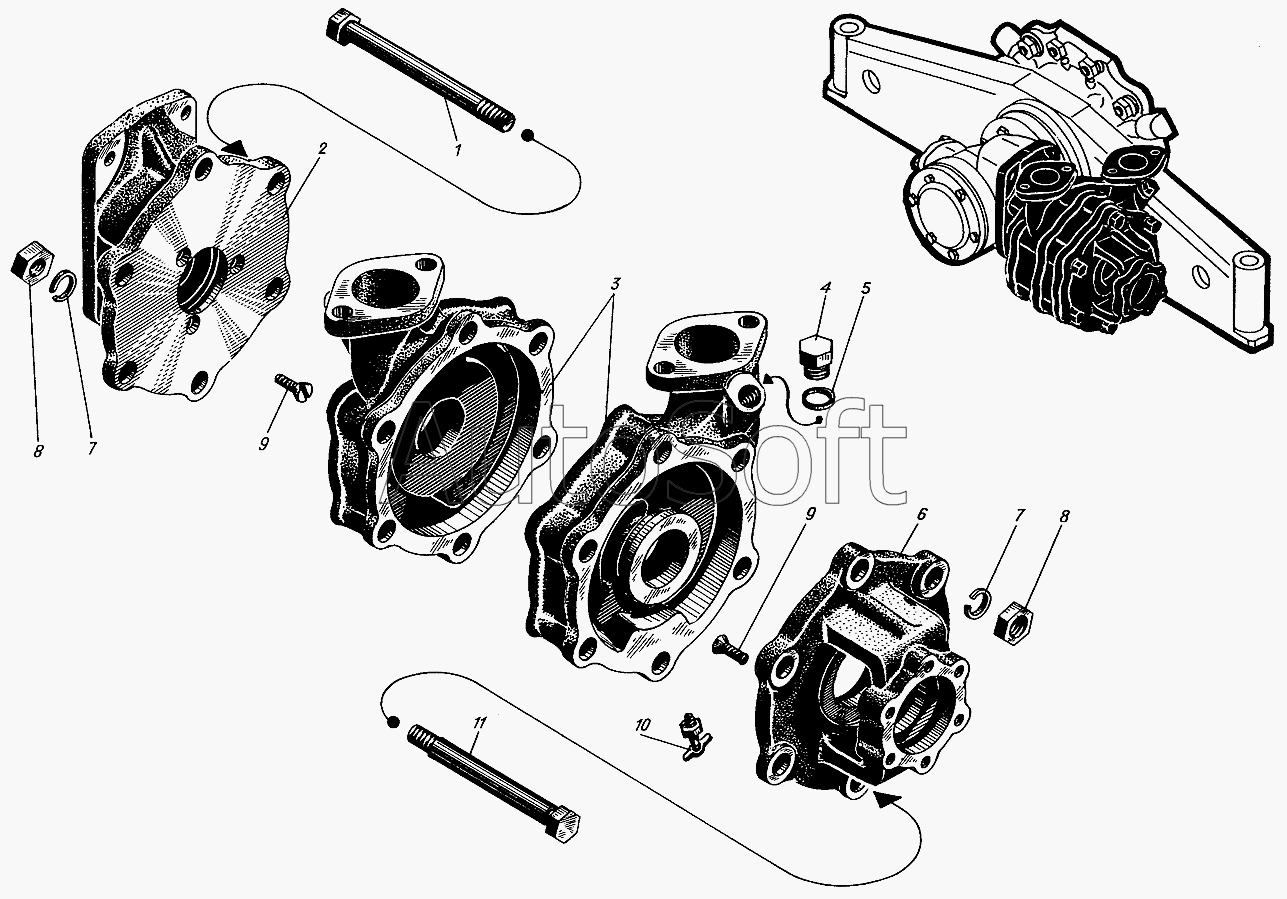

сб.584-03-12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.584-03-12 | с***2 | Корпус насоса забортной воды в сборе | |
| 1 | 5***5 | Болт стяжной М10х132 | |
| 2 | 5***2 | Фланец насоса забортной воды | |
| 3 | 5***2 | Корпус насоса забортной воды | |
| 4 | 5***8 | Заглушка | |
| 5 | 3***1 | Кольцо уплотнительное 16х22 | |
| 6 | 5***3 | Крышка насоса забортной воды | |
| 7 | 3***6 | Шайба пружинная 10Т | |
| 8 | 3***0 | Гайка М10 | |
| 9 | 5***0 | Винт М6х25 | |
| 10 | с***0 | Краник сливной | |
| 11 | 5***4 | Болт призонный |
