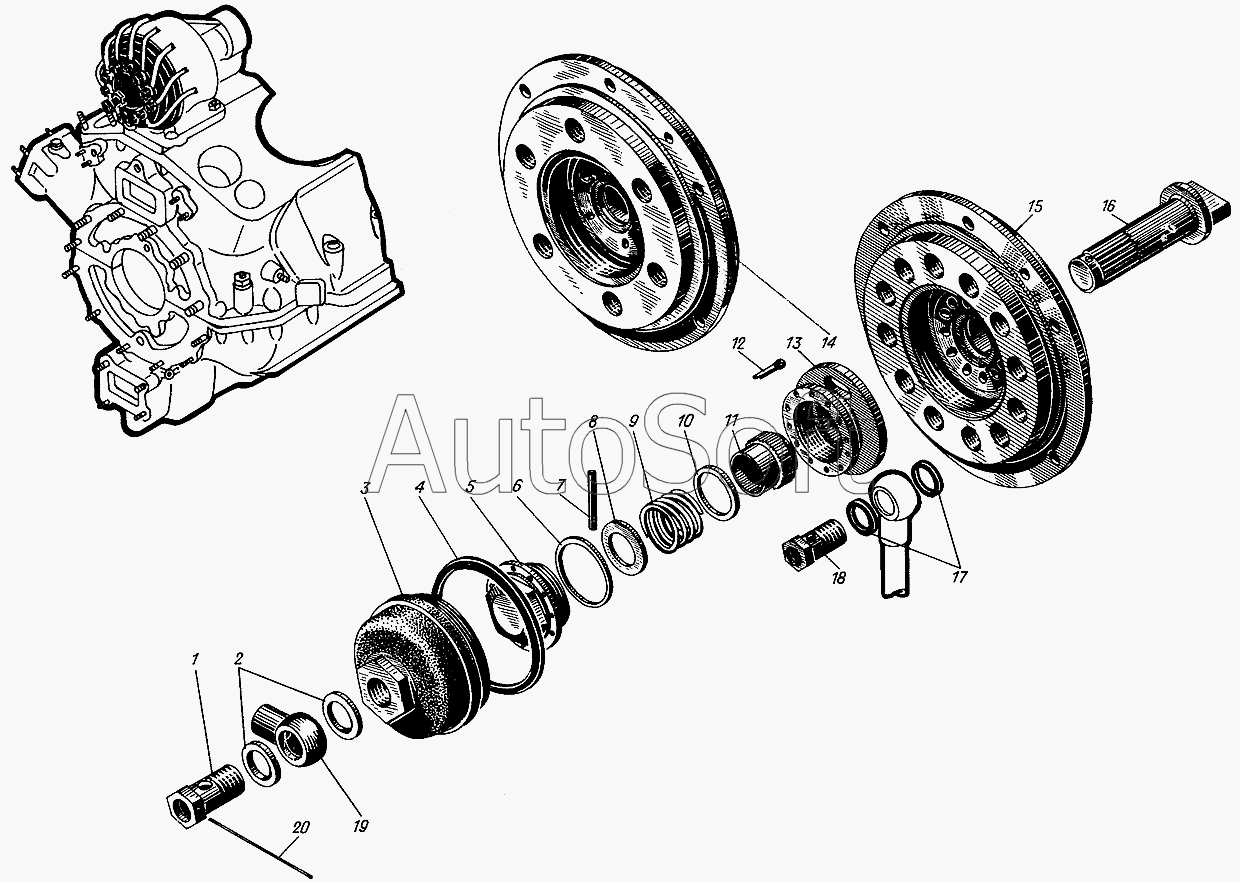

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Воздухораспределитель
13
сб.1210Л-30
сб.310-30А
сб.510-01
20
19
18
17
16
15
15
14
13
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.1210Л-30 | с***0 | Воздухораспределитель в сборе | |
| сб.310-30А | с***А | Воздухораспределитель в сборе | |
| сб.510-01 | с***1 | Воздухораспределитель в сборе | |
| 1 | 5***6 | Зажим | |
| 2 | 3***7 | Кольцо уплотнительное 14х20 | |
| 3 | 3***А | Колпак воздухораспределителя | |
| 4 | 3***9 | Прокладка | |
| 5 | 3***1 | Крышка распределительного диска | |
| 6 | 3***1 | Прокладка | |
| 7 | 3***3 | Штифт | |
| 8 | 3***1 | Шайба | |
| 9 | 3***2 | Пружина муфты | |
| 10 | 3***1 | Шайба | |
| 11 | 3***8 | Муфта валика | |
| 12 | 3***9 | Шплинт разводной 1,5х12 | |
| 13 | 3***1 | Диск распределительный | |
| 13 | 5***9 | Диск распределительный | |
| 14 | 5***6 | Корпус воздухораспределителя | |
| 15 | 1***6 | Корпус воздухораспределителя | |
| 15 | 3***3 | Корпус воздухораспределителя | |
| 16 | 3***7 | Валик привода | |
| 17 | 3***6 | Кольцо уплотнительное 12х16 | |
| 18 | 3***7 | Зажим | |
| 19 | 3***5 | Угольник поворотный | |
| 20 | 3***2 | Проволока стопорная |
