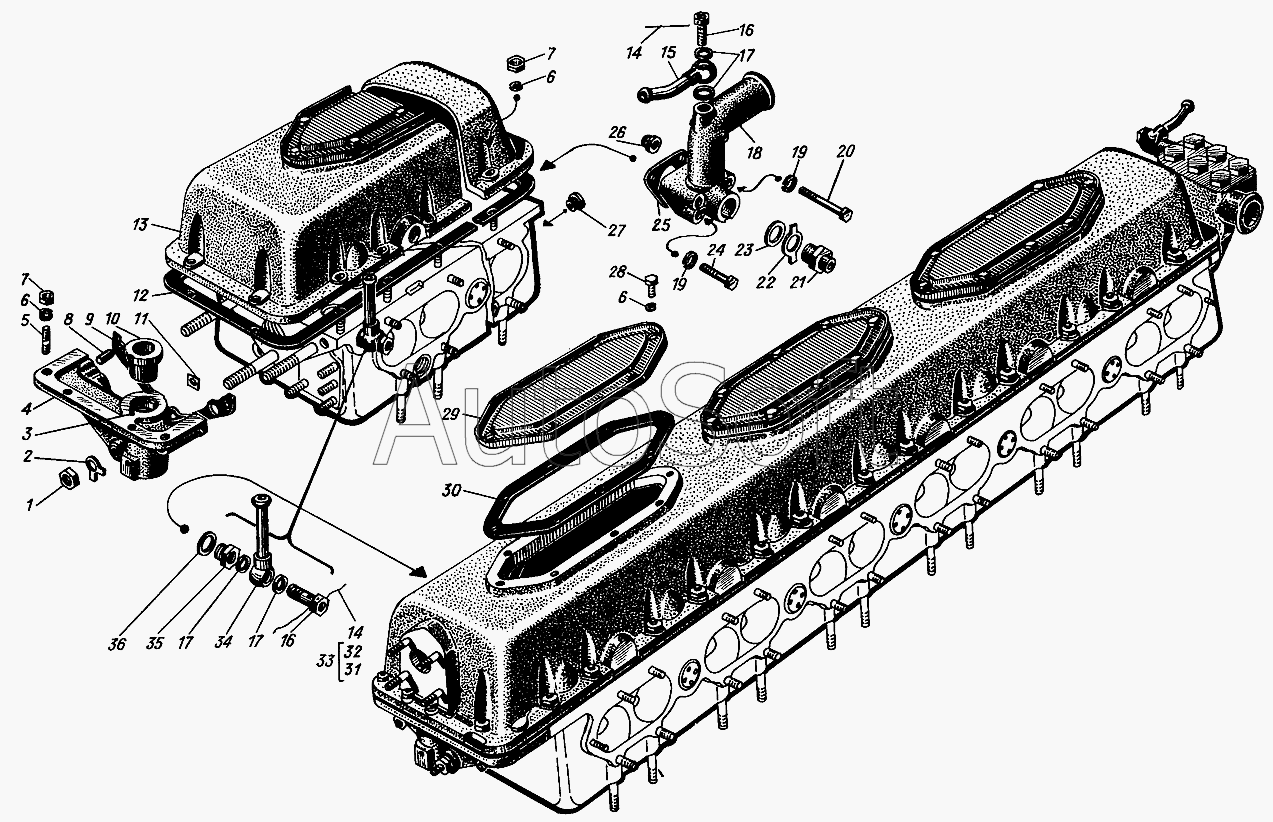

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Головка блока
28
19
19
20
21
22
23
24
25
26
27
18
29
30
31
32
33
34
35
36
9
2
3
4
4
5
6
6
6
7
7
8
1
10
11
12
13
14
14
15
16
16
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Гайка М12 | |
| 2 | 3***0 | Шайба стопорная 12 | |
| 3 | 3***2 | Штифт цилиндрический 4х18 | |
| 4 | 3***1 | Коробка наклонного валика левая | |
| 4 | 5***0 | Коробка наклонного валика правая | |
| 5 | 5***3 | Шпилька М6х32 | |
| 6 | 3***3 | Шайба пружинная 6Т | |
| 7 | 3***6 | Гайка М6 | |
| 8 | 3***8 | Штифт цилиндрический 8х22 | |
| 9 | 3***7 | Прокладка | |
| 10 | 3***3 | Втулка наклонного валика | |
| 11 | 3***1 | Прокладка | |
| 12 | 3***А | Прокладка под крышку головки блока | |
| 13 | 3***5 | Крышка головки блока левая | |
| 14 | 3***2 | Проволока стопорная | |
| 15 | с***4 | Трубка отвода пара | |
| 16 | 3***7 | Зажим | |
| 17 | 3***6 | Кольцо уплотнительное 12х16 | |
| 18 | 1***5 | Патрубок левый | |
| 19 | 3***4 | Шайба пружинная 8Т | |
| 20 | 3***1 | Болт М8х65 | |
| 21 | 5***7 | Штуцер приемника аэротермометра | |
| 22 | 3***2 | Замок пластинчатый | |
| 23 | 3***0 | Кольцо уплотнительное 24х30 | |
| 24 | 3***8 | Болт М8х40 | |
| 25 | 3***2 | Прокладка | |
| 26 | 3***9 | Втулка | |
| 27 | 3***8 | Втулка | |
| 28 | 3***А | Болт М6х14 | |
| 29 | 3***1 | Крышка люка | |
| 30 | 3***7 | Прокладка под крышку люка | |
| 31 | 5***3 | Крышка головки блока правая | |
| 32 | 5***8 | Шпилька М6х42 | |
| 33 | с***3 | Крышка головки блока правая | |
| 34 | с***4 | Трубка отвода пара | |
| 35 | 3***1 | Втулка | |
| 36 | 3***8 | Кольцо уплотнительное 18х24 |
