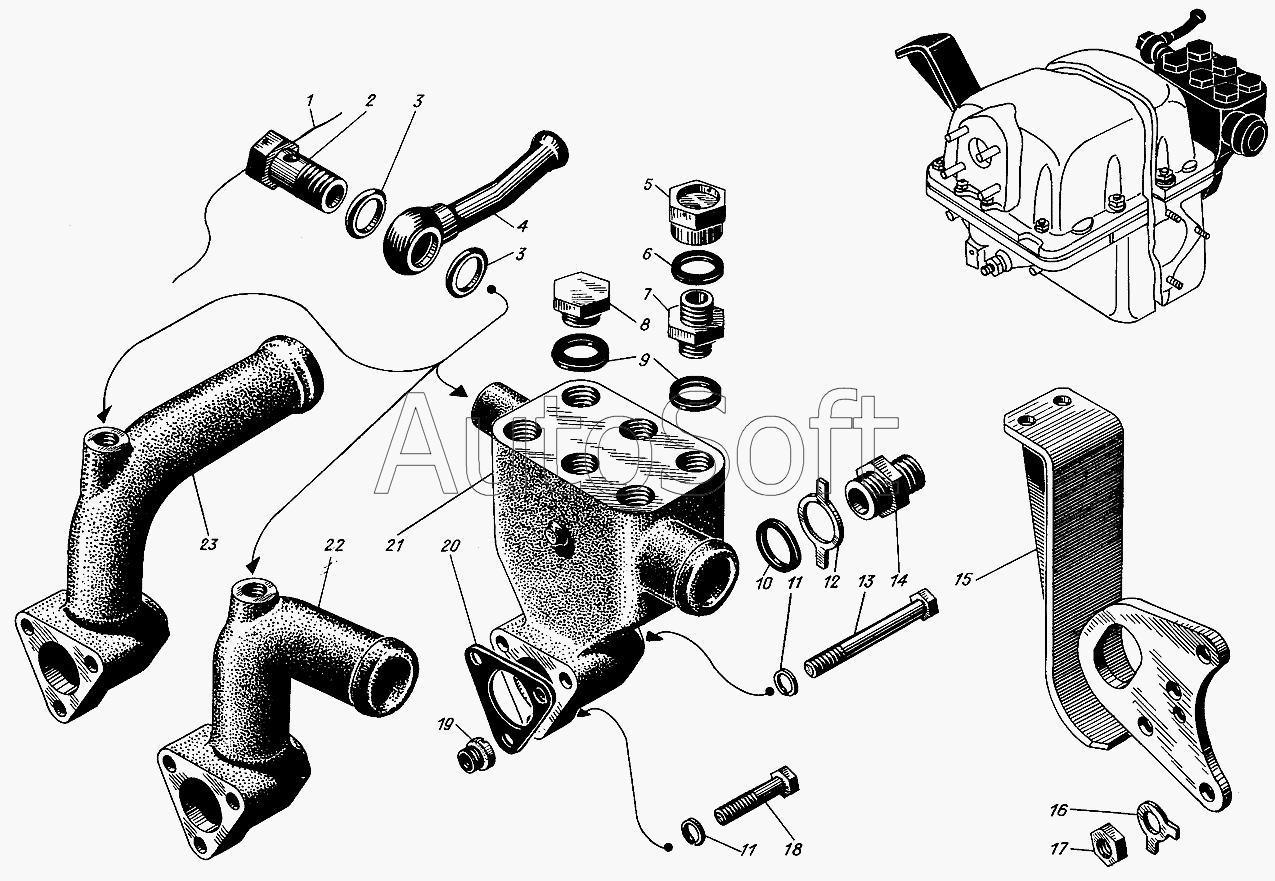

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Патрубки правого блока цилиндров
13
сб.506-16
сб.506-15
23
22
21
20
19
18
17
16
15
14
1
12
11
11
10
9
8
7
6
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| сб.506-15 | с***5 | Патрубок в сборе | |
| сб.506-16 | с***6 | Патрубок в сборе | |
| 1 | 3***2 | Проволока стопорная | |
| 2 | 3***7 | Зажим | |
| 3 | 3***6 | Кольцо уплотнительное 12х16 | |
| 4 | с***4 | Трубка отвода пара | |
| 4 | с***4 | Трубка отвода пара | |
| 5 | 3***6 | Гайка | |
| 6 | 5***3 | Шайба 18 | |
| 7 | 1***5 | Штуцер | |
| 8 | 3***2 | Заглушка | |
| 9 | 3***2 | Кольцо уплотнительное 20х26 | |
| 10 | 3***0 | Кольцо уплотнительное 24х30 | |
| 11 | 3***4 | Шайба пружинная 8Т | |
| 12 | 3***2 | Замок пластинчатый | |
| 13 | 3***1 | Болт М8х65 | |
| 14 | 5***7 | Штуцер приемника аэротермометра | |
| 15 | с***4 | Кронштейн для транспортировки | |
| 16 | 3***1 | Шайба стопорная 9 | |
| 17 | 3***8 | Гайка М9 | |
| 18 | 3***8 | Болт М8х40 | |
| 19 | 3***9 | Втулка | |
| 20 | 3***2 | Прокладка | |
| 21 | 5***6 | Патрубок | |
| 22 | 5***2 | Патрубок правый | |
| 23 | 1***2 | Патрубок |
