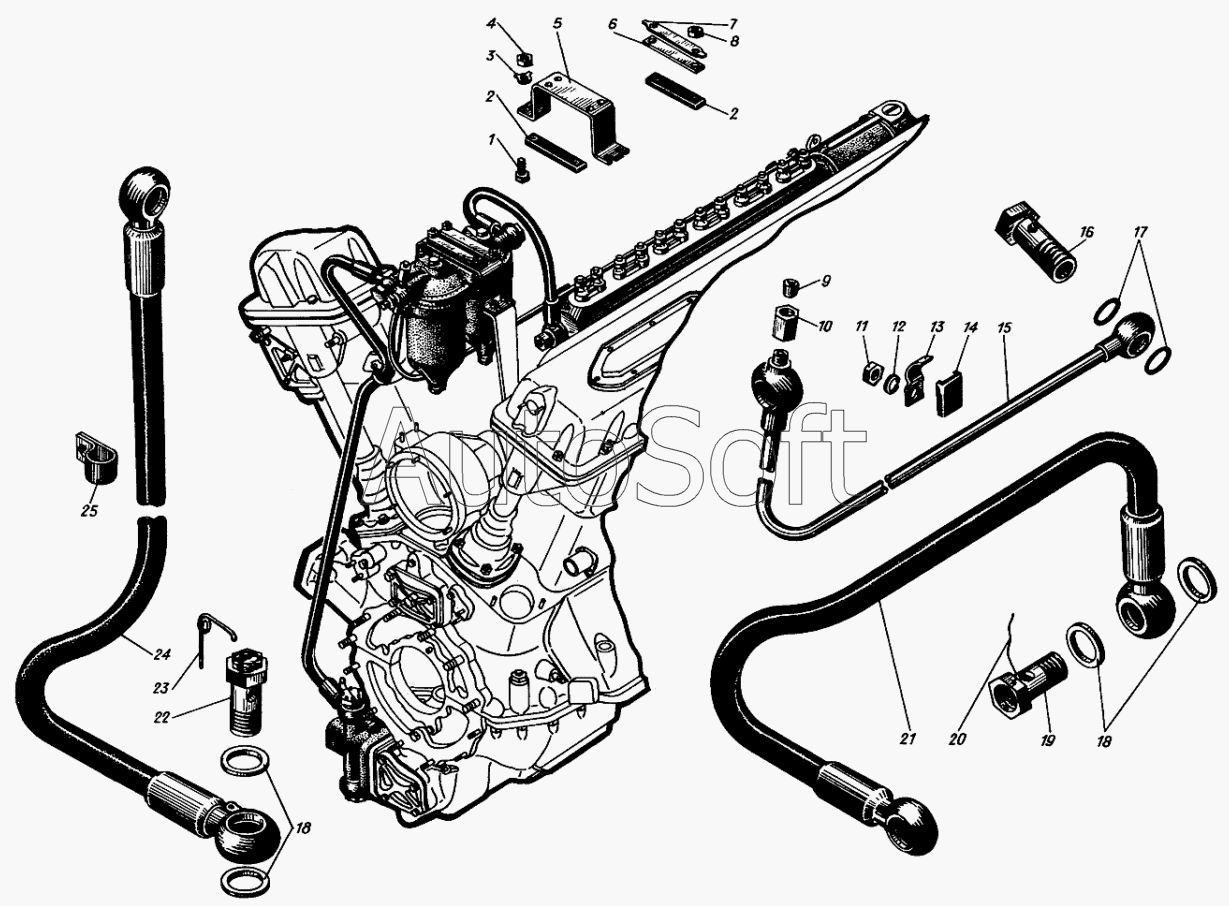

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Топливный трубопровод
13
25
24
23
22
21
20
19
18
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***А | Болт М10х20 | |
| 2 | 3***3 | Прокладка | |
| 3 | 3***5 | Шайба стопорная 11 | |
| 4 | 3***1 | Гайка М10 | |
| 5 | 1***3 | Планка фильтра | |
| 6 | 1***0 | Пластина | |
| 7 | 3***7 | Шайба стопорная 13 | |
| 8 | 3***9 | Гайка М12 | |
| 9 | 3***9 | Пробка защитная | |
| 10 | 5***4 | Гайка накидная | |
| 11 | 3***6 | Гайка М6 | |
| 12 | 5***3 | Шайба пружинная 6Т | |
| 13 | 3***5 | Планка нажимная | |
| 14 | 3***А | Прокладка | |
| 15 | с***2 | Трубка выпуска воздуха | |
| 16 | 3***7 | Зажим | |
| 17 | 3***6 | Кольцо уплотнительное 12х16 | |
| 18 | 3***8 | Кольцо уплотнительное 18х24 | |
| 19 | 3***2 | Зажим | |
| 20 | 3***2 | Проволока стопорная | |
| 21 | с***8 | Рукав гибкий к топливному насосу | |
| 22 | 4***3 | Зажим | |
| 23 | 3***3 | Пружина угольника | |
| 24 | с***4 | Рукав гибкий к топливному фильтру | |
| 25 | 3***6 | Хомут подвесной |
