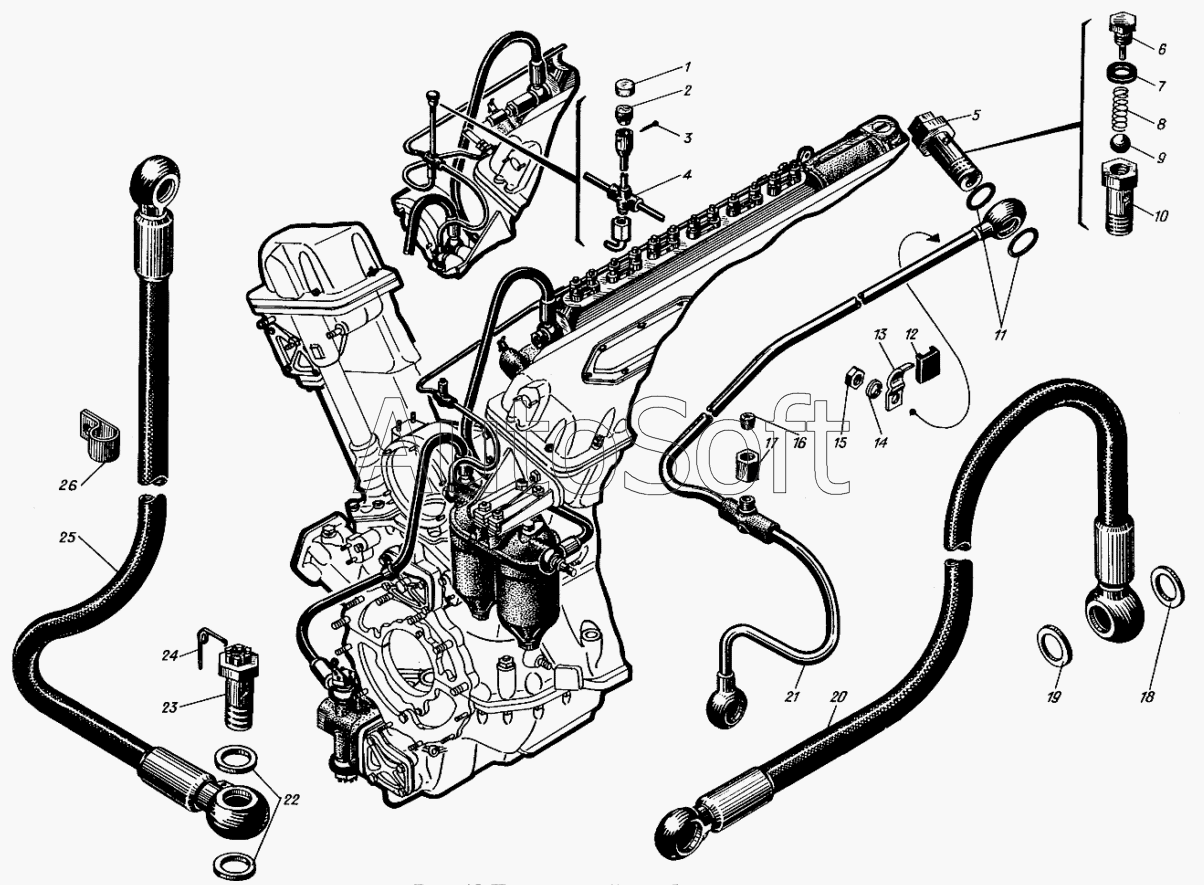

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Топливный трубопровод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Крышка суфлера | |
| 2 | 1***6 | Набивка фильтрующая | |
| 3 | 3***5 | Шплинт разводной 3,2х25 | |
| 4 | с***0 | Трубка выпуска воздуха | |
| 5 | с***1 | Клапан обратный | |
| 6 | 1***1 | Винт | |
| 7 | 3***А | Прокладка | |
| 8 | 1***6 | Пружина | |
| 9 | 3***8 | Шарик 5мм | |
| 10 | 1***0 | Корпус обратного клапана | |
| 11 | 3***6 | Кольцо уплотнительное 12х16 | |
| 12 | 3***А | Прокладка | |
| 13 | 3***5 | Планка нажимная | |
| 14 | 3***3 | Шайба пружинная 6Т | |
| 15 | 3***6 | Гайка М6 | |
| 16 | 3***9 | Пробка защитная | |
| 17 | 5***4 | Гайка накидная | |
| 18 | 5***3 | Шайба 18 | |
| 19 | 5***0 | Шайба 22 | |
| 20 | с***9 | Рукав гибкий к топливному насосу | |
| 21 | с***1 | Трубка выпуска воздуха | |
| 22 | 3***8 | Кольцо уплотнительное 18х24 | |
| 23 | 4***3 | Зажим | |
| 24 | 3***3 | Пружина угольника | |
| 25 | с***5 | Рукав гибкий к топливному фильтру | |
| 26 | У***0 | Хомут |
