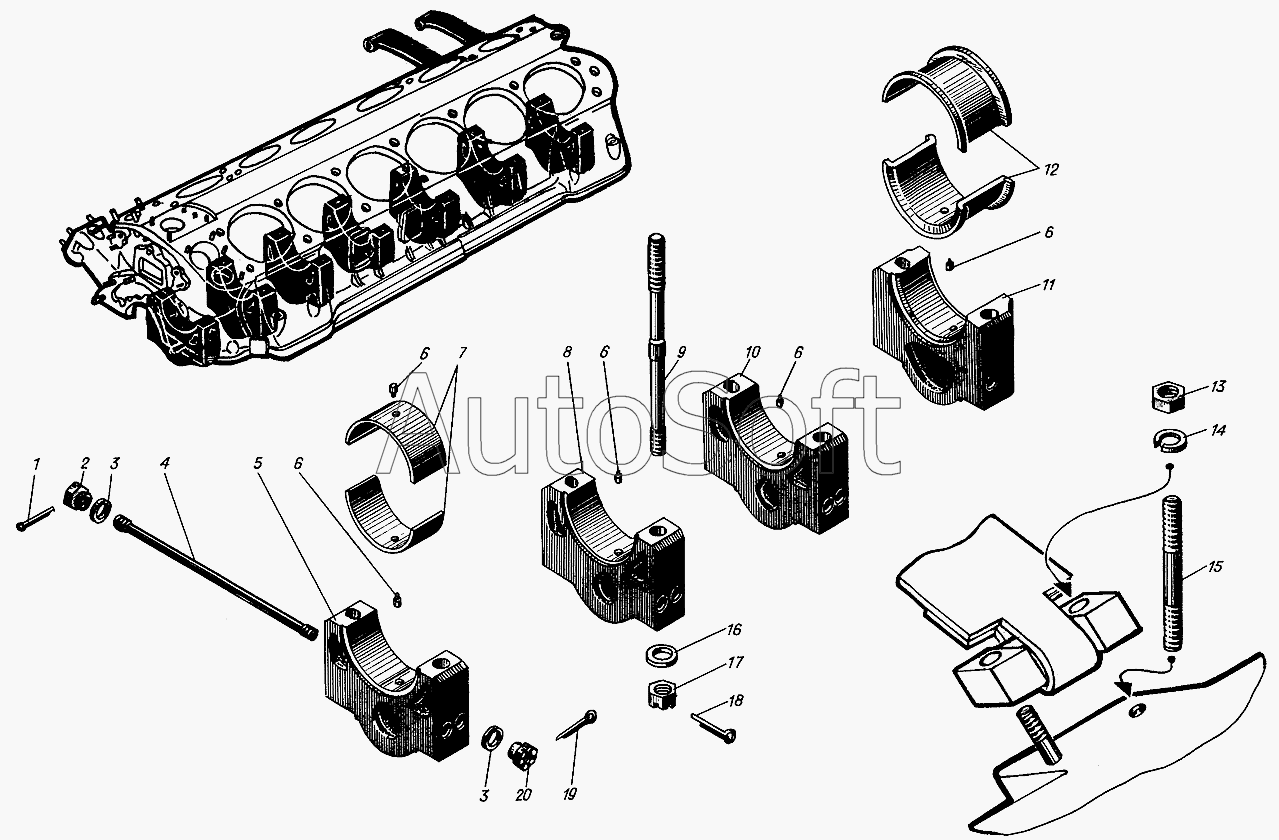

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Коренные подшипники
1
2
3
3
4
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Шплинт разводной 3,2х25 | |
| 2 | 1***1 | Гайка | |
| 3 | 1***0 | Шайба | |
| 4 | 3***1 | Шпилька стягивающая | |
| 5 | 1***3 | Крышка первого подшипника | |
| 6 | 3***1 | Стопор | |
| 7 | 3***5 | Вкладыши верхний и нижний | |
| 8 | 1***0 | Крышка второго подшипника | |
| 9 | 3***А | Шпилька крепления крышек подшипников | |
| 10 | 3***5 | Крышка среднего подшипника | |
| 11 | 1***8 | Крышка упорного подшипника | |
| 12 | 5***1 | Вкладыши коренные упорные | |
| 13 | 3***2 | Гайка М8 | |
| 14 | 3***4 | Шайба пружинная 8Т | |
| 15 | 5***2 | Шпилька М8х40 | |
| 16 | 3***1 | Шайба | |
| 17 | 3***1 | Гайка | |
| 18 | 3***8 | Шплинт разводной 4х36 | |
| 19 | 3***2 | Шплинт разводной 2х20 | |
| 20 | 1***9 | Гайка с прорезами |
