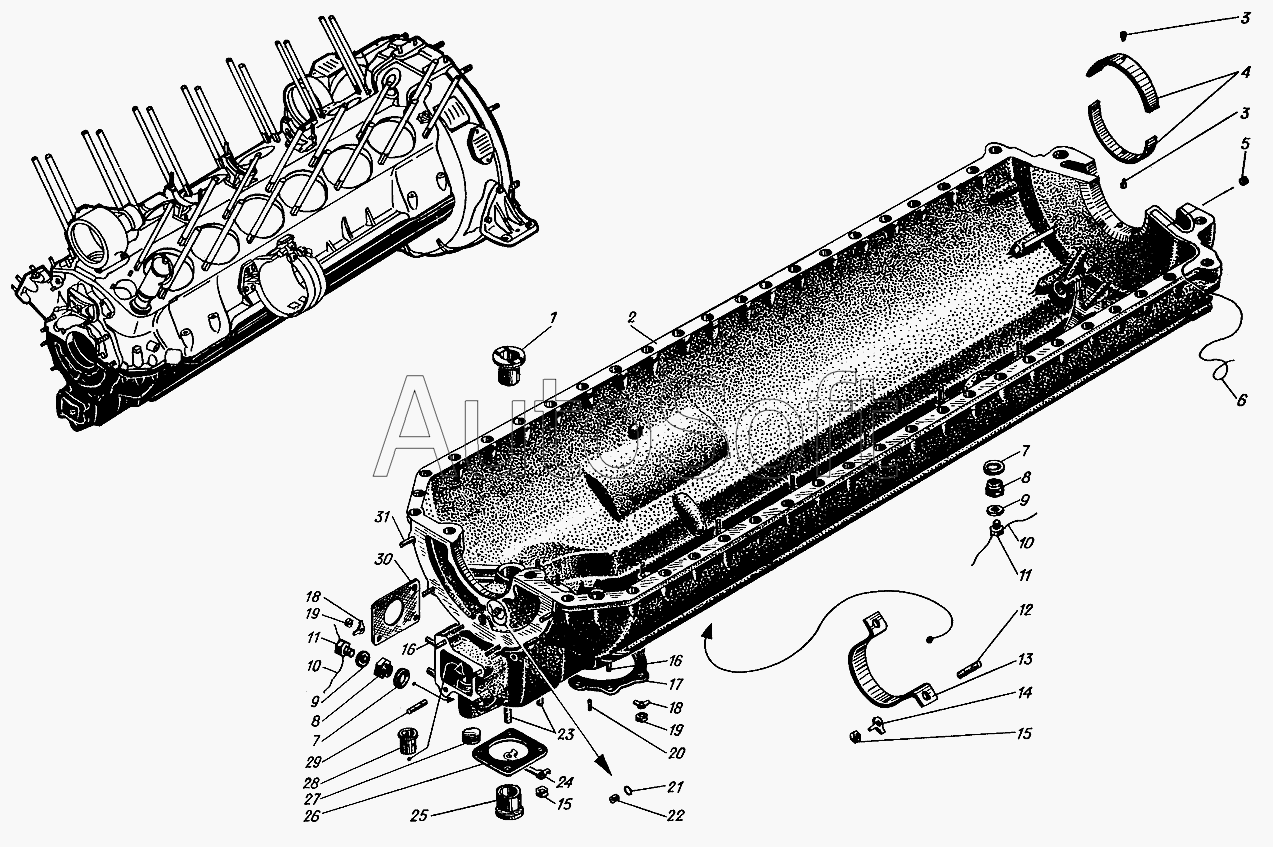

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Картер нижний
1
1
2
2
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Втулка | |
| 1 | 5***1 | Втулка | |
| 2 | 5***0 | Картер нижний | |
| 2 | 5***7 | Картер нижний | |
| 3 | 5***1 | Стопор | |
| 4 | 5***1 | Вкладыши уплотнения коленчатого вала | |
| 4 | 5***2 | Вкладыши уплотнения коленчатого вала | |
| 5 | 5***2 | Заглушка | |
| 6 | 5***0 | Нитка уплотнения | |
| 7 | 3***0 | Кольцо уплотнительное 24х30 | |
| 8 | 3***1 | Штуцер | |
| 9 | 5***3 | Шайба 18 | |
| 10 | 3***2 | Проволока стопорная | |
| 11 | 5***1 | Пробка | |
| 12 | 3***1 | Шпилька М9х38 | |
| 13 | 5***0 | Лента | |
| 14 | 3***1 | Шайба стопорная 9 | |
| 15 | 3***8 | Гайка М9 | |
| 16 | 5***2 | Шпилька М8х40 | |
| 17 | 3***7 | Прокладка | |
| 18 | 3***1 | Шайба стопорная 8 | |
| 19 | 3***2 | Гайка М8 | |
| 20 | 3***6 | Штифт цилиндрический 6х14 | |
| 21 | 3***А | Кольцо уплотнительное | |
| 22 | 3***4 | Жиклер | |
| 23 | 3***6 | Шпилька М9х48 | |
| 24 | 3***5 | Шайба стопорная 9 | |
| 25 | 3***4 | Втулка | |
| 26 | 3***6 | Прокладка | |
| 27 | 3***А | Заглушка | |
| 28 | 3***А | Втулка | |
| 29 | 5***3 | Шпилька М6х32 | |
| 30 | 3***1 | Прокладка | |
| 31 | 5***0 | Шпилька М10х32 |
