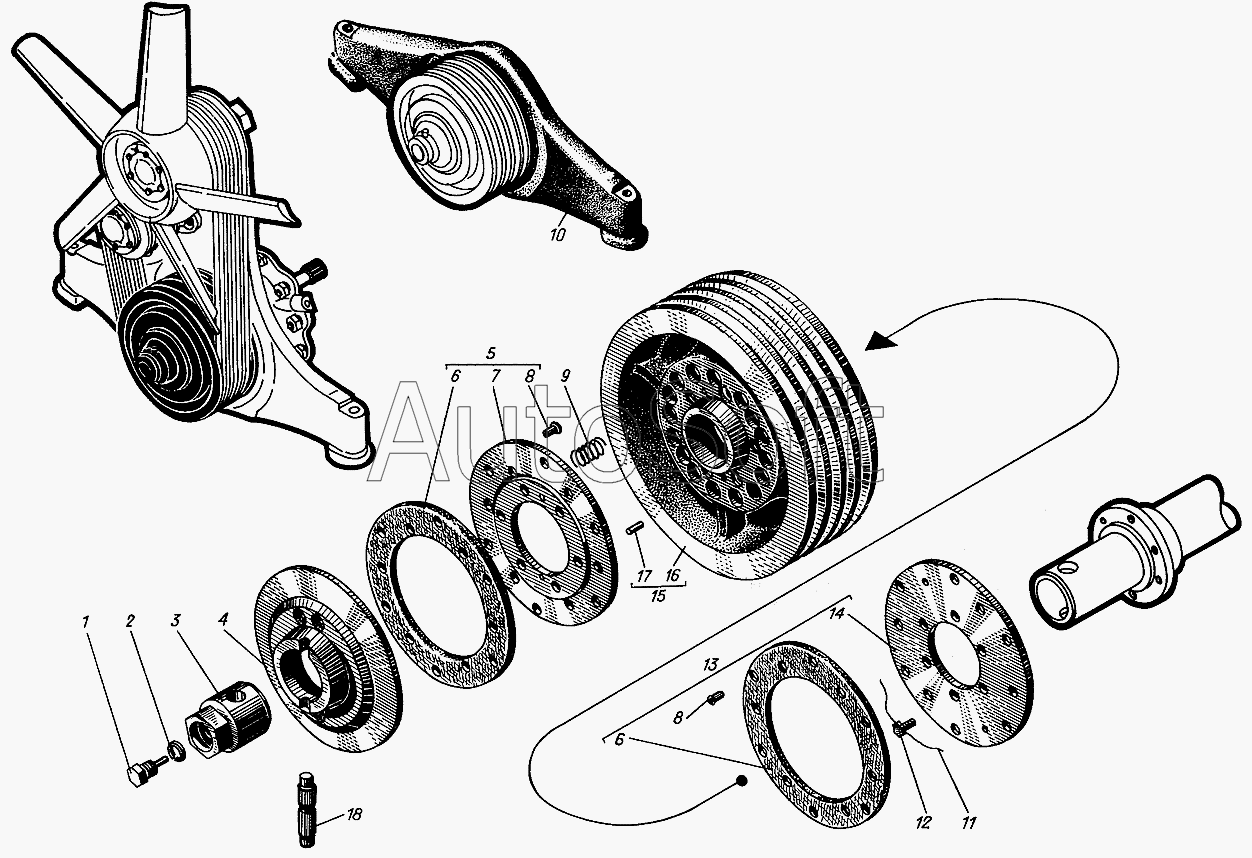

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С1 (2009). Шкив привода вентилятора
11
18
17
16
16
15
15
14
13
12
1
10
9
8
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Винт | |
| 2 | 3***4 | Шайба пружинная 8Т | |
| 3 | 5***1 | Вкладыш для поворота коленчатого вала | |
| 4 | 5***1 | Диск упорный | |
| 5 | с***1 | Диск ведущий | |
| 6 | 5***8 | Накладка фрикционная | |
| 7 | 1***1 | Диск ведущий | |
| 8 | 5***2 | Заклепка | |
| 9 | 5***2 | Пружина | |
| 10 | 5***1 | Балка передняя | |
| 11 | 3***2 | Проволока стопорная | |
| 12 | 5***3 | Болт М8х12 | |
| 13 | с***5 | Диск ведущий | |
| 14 | 5***7 | Диск ведущий | |
| 15 | с***1 | Шкив | |
| 15 | с***2 | Шкив | |
| 16 | 1***2 | Шкив | |
| 16 | 1***3 | Шкив | |
| 17 | 5***4 | Штифт цилиндрический 12х30 | |
| 18 | 5***1 | Штифт цилиндрический 15х82 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
