Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Насос топливный
28
21
21
22
23
23
23
24
25
26
27
20
29
30
31
32
32
33
34
35
36
11
2
3
4
5
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19

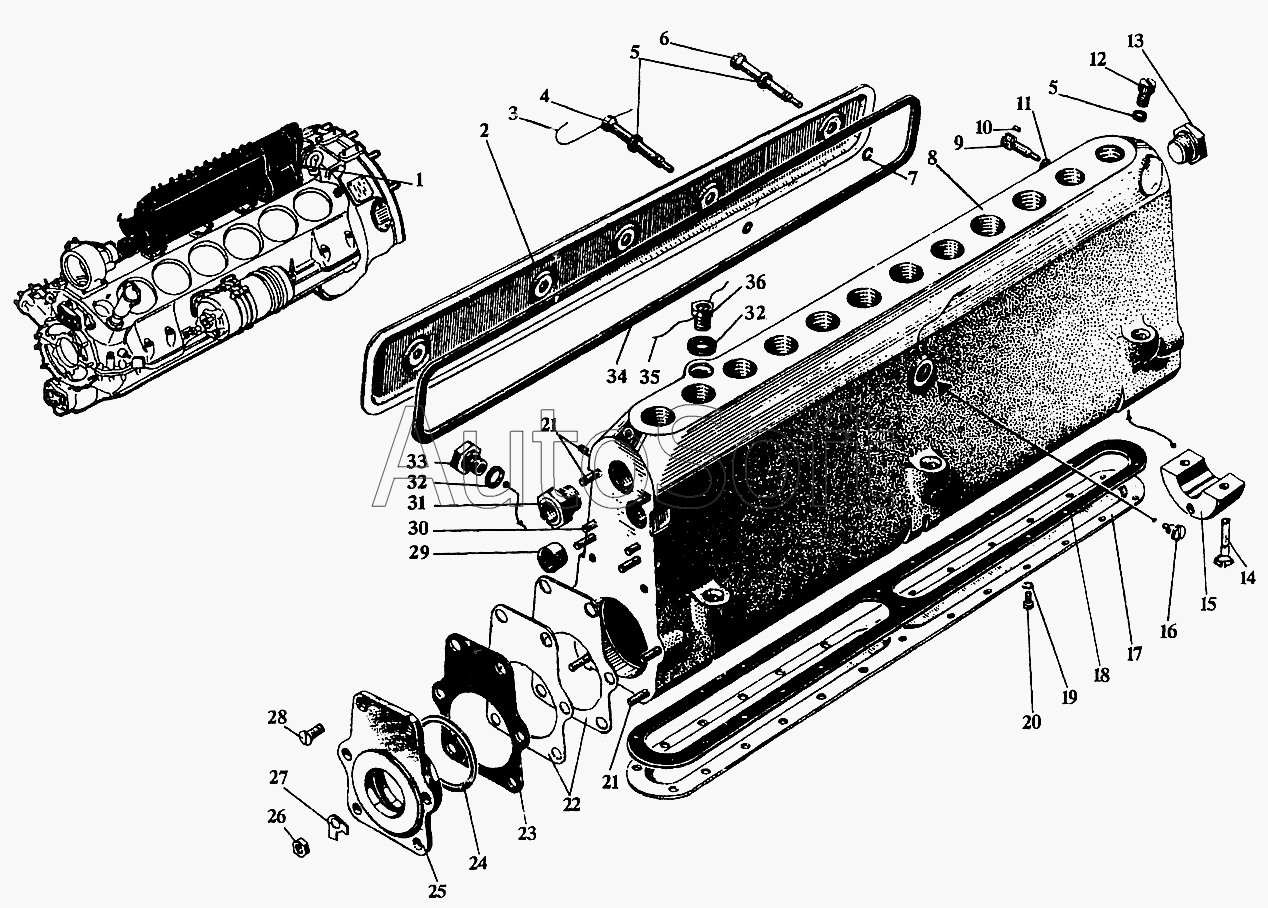

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***2 | Насос топливный | |
| 2 | 3***2 | Крышка корпуса насоса | |
| 3 | 3***2 | Проволока стопорная | |
| 4 | 3***А | Винт крышки | |
| 5 | 3***А | Прокладка | |
| 6 | 3***5 | Винт крышки | |
| 7 | 3***6 | Кольцо упорное | |
| 8 | с***2 | Корпус топливного насоса | |
| 9 | 3***А | Винт установочный | |
| 10 | 3***1 | Пломба | |
| 11 | 3***А | Прокладка | |
| 12 | 5***0 | Пробка | |
| 13 | 3***1 | Заглушка | |
| 14 | 3***4 | Винт М6х25 | |
| 15 | 5***2 | Подшипник | |
| 16 | 3***А | Винт стопорной | |
| 17 | 1***9 | Крышка днища корпуса насоса | |
| 18 | 3***0 | Прокладка | |
| 19 | 3***3 | Шайба пружинная 6Т | |
| 20 | 3***4 | Болт М6х12 | |
| 21 | 5***1 | Шпилька М6х26 | |
| 22 | 5***8 | Прокладка регулировочная | |
| 23 | 5***0 | Прокладка S=0,2 | |
| 23 | 5***1 | Прокладка S=0,5 | |
| 23 | 5***2 | Прокладка S=1 | |
| 24 | 2***1 | Кольцо | |
| 25 | с***1 | Букса подшипника | |
| 26 | 3***6 | Гайка М6 | |
| 27 | 3***1 | Шайба стопорная 7 | |
| 28 | 3***4 | Винт стяжной | |
| 29 | 3***1 | Втулка | |
| 30 | 3***6 | Штифт цилиндрический 6х14 | |
| 31 | 5***4 | Штуцер | |
| 32 | 5***1 | Шайба | |
| 33 | 3***1 | Заглушка | |
| 34 | 3***А | Прокладка | |
| 35 | 3***5 | Проволока стопорная | |
| 36 | 3***1 | Заглушка |
