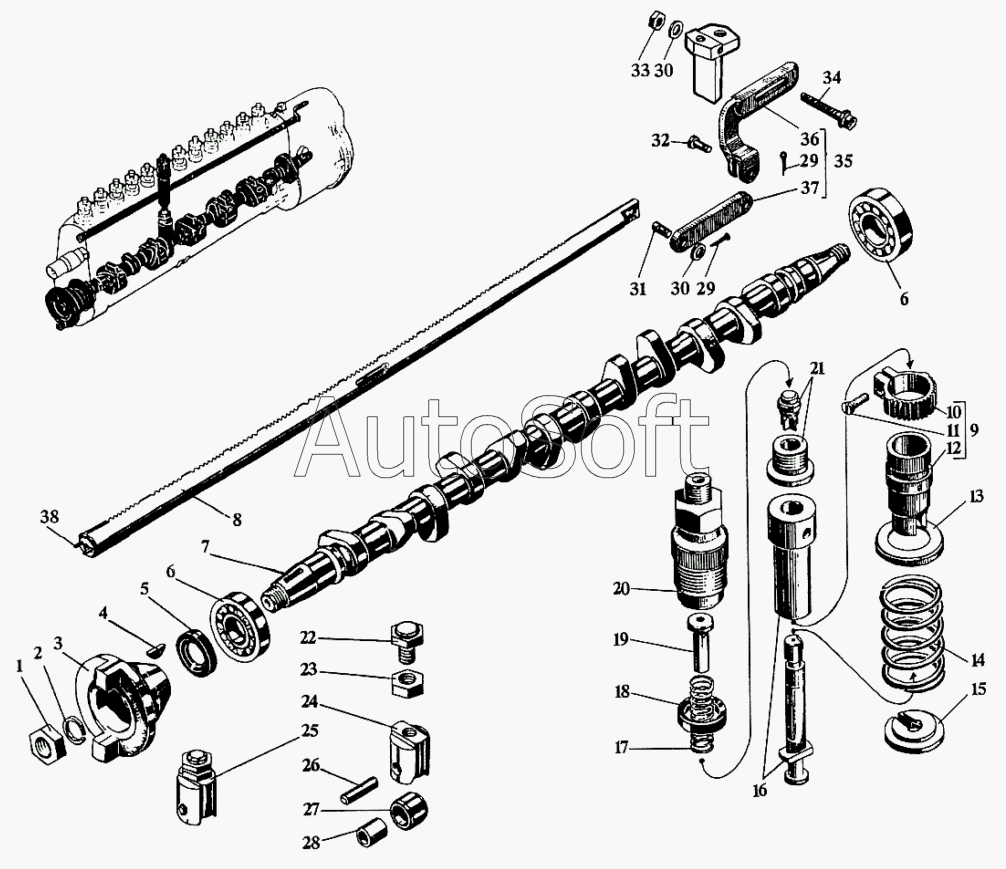

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Детали топливного насоса
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Гайка М18 | |
| 2 | 3***9 | Шайба пружинная 18Н | |
| 3 | 5***1 | Муфта кулачковая | |
| 4 | 3***0 | Шпонка сегментная | |
| 5 | с***А | Манжета с пружиной | |
| 6 | 7***5 | Подшипник | |
| 7 | 3***1 | Вал топливного насоса | |
| 8 | 1***5 | Рейка регулирующая | |
| 9 | с***6 | Гильза поворотная | |
| 10 | 3***1 | Венец зубчатый | |
| 11 | 3***1 | Шуруп венца | |
| 12 | 3***4 | Гильза поворотная | |
| 13 | 3***1 | Тарелка пружины верхняя | |
| 14 | 5***9 | Пружина плунжера | |
| 15 | 3***1 | Тарелка пружины нижняя | |
| 16 | с***2 | Пара плунжерная | |
| 17 | 3***7 | Пружина клапана | |
| 18 | 3***А | Прокладка | |
| 19 | 3***1 | Ограничитель | |
| 20 | 5***7 | Штуцер нажимной | |
| 21 | с***8 | Клапан нагнетательный | |
| 22 | 3***3 | Болт регулировочный | |
| 23 | 3***2 | Контргайка толкателя | |
| 24 | 3***1 | Корпус толкателя | |
| 25 | с***3 | Толкатель | |
| 26 | 3***1 | Палец толкателя | |
| 27 | 5***2 | Ролик толкателя | |
| 28 | 5***1 | Втулка ролика толкателя | |
| 29 | 3***7 | Шплинт разводной 2х12 | |
| 30 | 3***1 | Шайба чистая 6 | |
| 31 | 5***4 | Палец рейки | |
| 32 | 5***1 | Палец рейки звена | |
| 33 | 3***6 | Гайка М6 | |
| 34 | 5***1 | Болт поводка | |
| 35 | с***6 | Звено рейки | |
| 36 | 5***3 | Поводок рейки | |
| 37 | 5***4 | Звено рейки | |
| 38 | 3***5 | Ролик игольчатый 2,5х13,8 |
