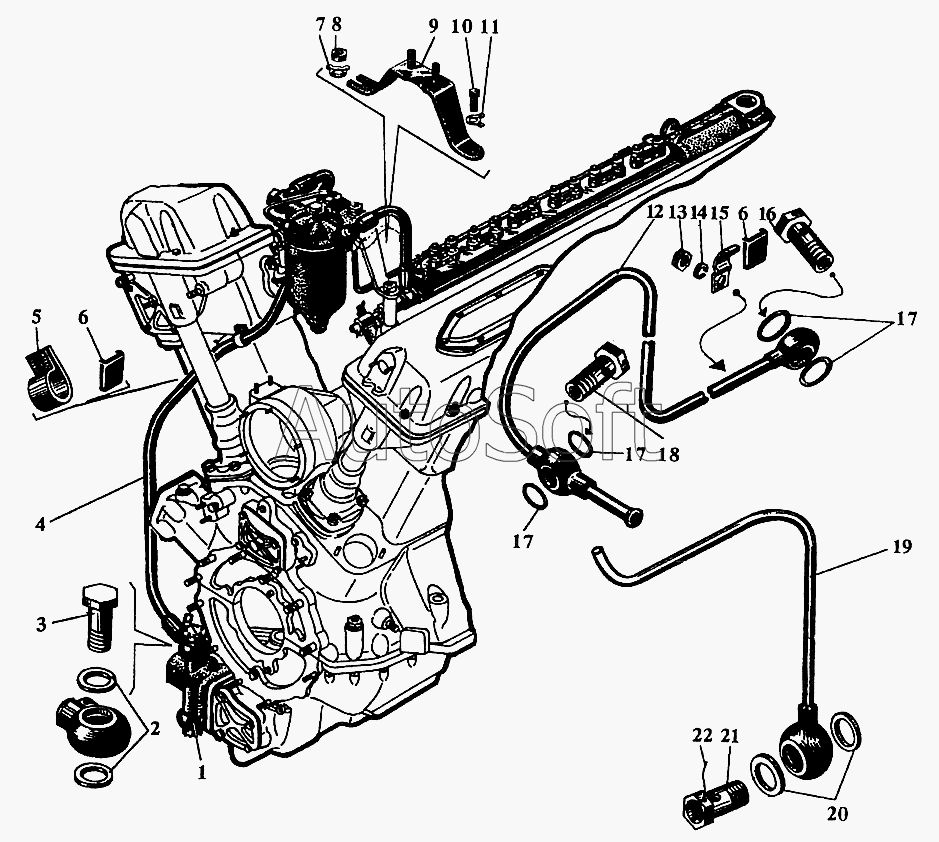

Каталог запасных частей к технике: Барнаултрансмаш Дизели Д12С2 (2009). Топливный трубопровод низкого давления
12
22
21
20
19
18
17
17
17
16
15
14
13
1
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | с***0 | Топливоподкачивающий насос | |
| 2 | 5***3 | Шайба 18 | |
| 3 | 5***7 | Зажим | |
| 4 | с***1 | Труба | |
| 5 | У***3 | Хомут | |
| 6 | 3***5 | Прокладка | |
| 7 | 3***0 | Шайба стопорная 12 | |
| 8 | 3***9 | Гайка М12 | |
| 9 | с***6 | Кронштейн топливного фильтра | |
| 10 | 3***А | Болт М10х20 | |
| 11 | 3***5 | Шайба стопорная 11 | |
| 12 | с***6 | Трубка выпуска воздуха | |
| 13 | 3***6 | Гайка М6 | |
| 14 | 3***3 | Шайба пружинная 6Т | |
| 15 | 3***5 | Планка нажимная | |
| 16 | 3***7 | Зажим | |
| 17 | 3***6 | Кольцо уплотнительное 12х16 | |
| 18 | 5***0 | Зажим | |
| 19 | с***1 | Труба | |
| 20 | 3***8 | Кольцо уплотнительное 18х24 | |
| 21 | 3***2 | Зажим | |
| 22 | 3***5 | Проволока стопорная |
