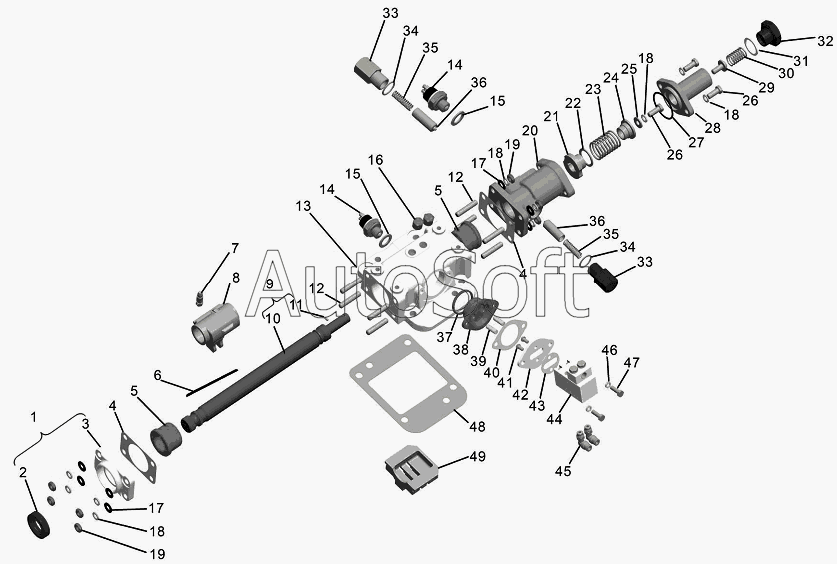

Каталог запасных частей к технике: ТМЗ КПП ТМЗ-09.130 (2011). Механизм управления переключением передач
38
26
26
27
28
29
30
31
32
33
33
34
34
35
35
36
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
09.130.1702200-30
14
14
15
15
16
17
17
18
18
18
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 09.130.1702200-30 | 0***0 | Механизм управления переключением передач | |
| 1 | 1***1 | Корпус с манжетой | |
| 2 | 1***6 | Манжета 2.1-25х42-1 | |
| 3 | 1***4 | Корпус манжеты | |
| 4 | 1***8 | Прокладка | |
| 5 | 1***7 | Опора вала | |
| 6 | 2***С | Шплинт 1,2х150 | |
| 7 | 2***5 | Винт установочный | |
| 8 | 1***0 | Рычаг переключения передач | |
| 9 | 1***0 | Вал в сборе | |
| 10 | 1***0 | Вал | |
| 11 | 1***2 | Штифт 3hх8 | |
| 12 | 2***9 | Шпилька М8х(1,25-3n)/1-6g)х25 | |
| 13 | 1***0 | Корпус механизма управления переключением передач | |
| 14 | Ц***1 | Выключатель ВК24-1 | |
| 15 | 3***П | Прокладка 16х24х2 | |
| 16 | 3***9 | Пробка М14х1,5-6g | |
| 17 | 2***2 | Шайба 8 | |
| 18 | 2***2 | Шайба 8.Т | |
| 19 | 2***9 | Гайка М8х1 | |
| 20 | 1***0 | Корпус | |
| 21 | 1***9 | Тарелка | |
| 22 | 1***6 | Шайба | |
| 23 | 1***0 | Пружина | |
| 24 | 1***7 | Тарелка | |
| 25 | 1***6 | Шайба | |
| 26 | 2***9 | Болт М8х20 | |
| 27 | 1***0 | Кольцо 045-048-19-2-1 | |
| 28 | 1***0 | Корпус концевой | |
| 29 | 1***5 | Шток | |
| 30 | 1***0 | Пружина | |
| 31 | 3***П | Прокладка | |
| 32 | 1***1 | Пробка | |
| 33 | 1***3 | Корпус фиксатора | |
| 34 | 3***П | Прокладка 20х24х1,5 | |
| 35 | 1***2 | Пружина | |
| 36 | 1***4 | Фиксатор | |
| 37 | 1***0 | Кольцо 036-040-25-2-1 | |
| 38 | 1***0 | Проставка | |
| 39 | 1***0 | Толкатель | |
| 40 | 1***4 | Прокладка | |
| 41 | 2***9 | Винт М5х0,8-6g | |
| 42 | 1***3 | Фланец | |
| 43 | 1***1 | Прокладка | |
| 44 | 3***1 | Воздухораспределитель | |
| 45 | S***8 | Фитинг | |
| 46 | 2***2 | Шайба 6.Т | |
| 47 | 2***9 | Болт М6-6gх20 | |
| 48 | 1***2 | Прокладка | |
| 49 | 1***2 | Фиксатор передач |
