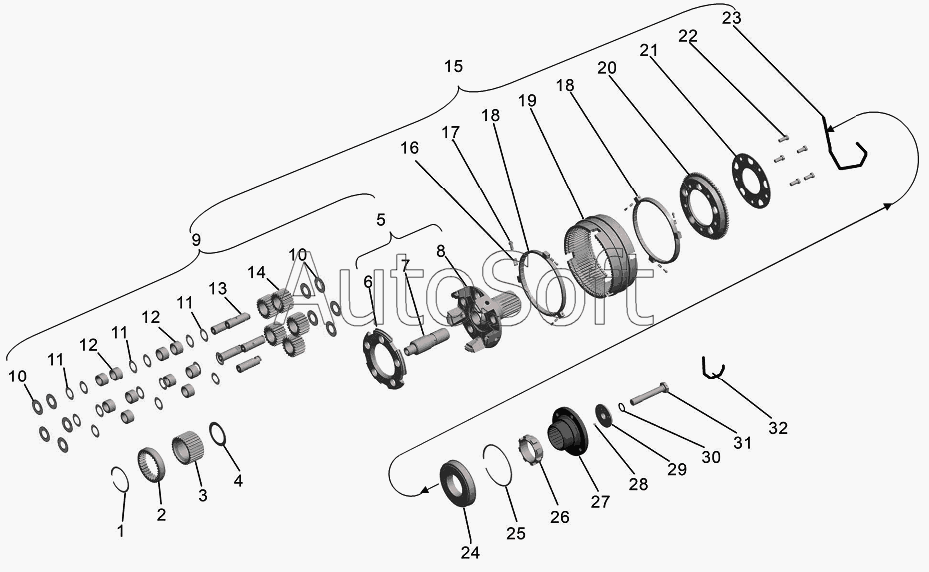

Каталог запасных частей к технике: ТМЗ КПП ТМЗ-09.130 (2011). Вал и шестерни демультипликатора коробки передач ТМЗ–09.130–11, ТМЗ–09.130–31, ТМЗ–09.130–51
24
19
20
21
22
23
18
18
25
26
27
28
29
30
31
32
10
10
2
3
4
5
6
7
8
9
1
11
11
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 202.1721354-40 | 2***0 | Шестерня коронная | |
| 238М.1721356 | 2***6 | Сегмент упорный | |
| 253844-П | 2***П | Заклепка | |
| 1 | 2***0 | Кольцо 2А92 | |
| 2 | 2***6 | Муфта соединительная солнечной шестерни | |
| 3 | 2***1 | Шестерня солнечная | |
| 4 | 2***1 | Кольцо торцовое солнечной шестерни | |
| 5 | 2***0 | Вал выходной в сборе с удлинителем и кольцом торцовым | |
| 6 | 2***0 | Кольцо торцовое | |
| 7 | 2***4 | Удлинитель вала | |
| 8 | 2***0 | Вал выходной | |
| 9 | 2***0 | Вал выходной с сателлитами | |
| 10 | 2***4 | Кольцо торцовое сателлита | |
| 11 | 2***0 | Втулка промежуточная роликов сателлита | |
| 12 | 4***0 | Ролик III8х16Ар | |
| 13 | 2***0 | Ось сателлита | |
| 14 | 2***0 | Сателлит | |
| 15 | 2***2 | Вал выходной в сборе | |
| 16 | 2***0 | Пружина | |
| 17 | 2***6 | Штифт фиксатора | |
| 18 | 2***0 | Кольцо фрикционное | |
| 19 | 2***0 | Шестерня коронная | |
| 20 | 2***0 | Муфта зубчатая высшего диапазона | |
| 21 | 2***0 | Кольцо маслонакапителя | |
| 22 | 3***2 | Болт М12х1,25-6gх30 | |
| 23 | 2***С | Шплинт 1,6х600 | |
| 24 | 4***4 | Подшипник 50217К5 | |
| 25 | 2***4 | Кольцо стопорное | |
| 26 | 2***0 | Ротор-индуктор | |
| 27 | 2***0 | Фланец крепления карданного вала | |
| 28 | 2***2 | Штифт | |
| 29 | 2***2 | Шайба | |
| 30 | 3***2 | Шайба | |
| 31 | 2***2 | Болт М24х1,5-6g | |
| 32 | 2***П | Шплинт-проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
