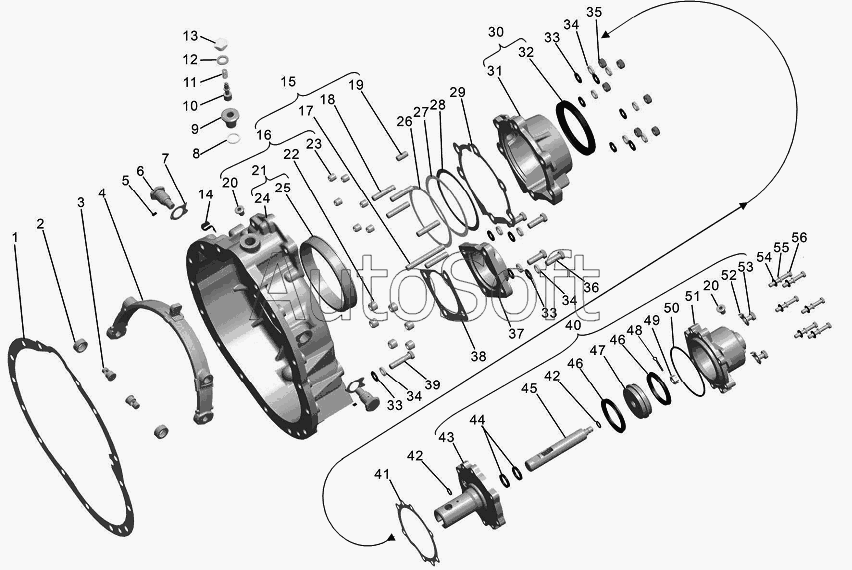

Каталог запасных частей к технике: ТМЗ КПП ТМЗ-09.130 (2011). Картер демультипликатора коробки передач
43
30
31
32
33
33
33
34
34
34
35
35
36
37
38
39
40
41
42
42
29
44
45
46
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Прокладка картера понижающей передачи | |
| 2 | 1***3 | Подшипник роликовый игольчатый | |
| 3 | 2***7 | Ось подшипника | |
| 4 | 2***1 | Вилка механизма переключения демультипликатора | |
| 5 | 3***П | Пробка | |
| 6 | 2***7 | Ось вилки | |
| 7 | 3***2 | Шайба замковая | |
| 8 | 3***П | Прокладка | |
| 9 | 3***2 | Ввертыш М16х1,5-6Н-М24х2-6gх24 | |
| 10 | 2***0 | Фиксатор | |
| 11 | 2***1 | Пружина фиксатора | |
| 12 | 2***2 | Прокладка регулировочная | |
| 13 | Ц***1 | Выключатель ВК24-1 | |
| 14 | 2***5 | Кляммер | |
| 15 | 1***4 | Картер демультипликатора в сборе | |
| 16 | 1***3 | Картер демультипликатора с ввертышами | |
| 17 | 2***9 | Шпилька М12х1,75-3n/1,25-6gх75 | |
| 18 | 2***9 | Шпилька М12х1,75-3n/1,25-6gх40 | |
| 19 | 3***2 | Штифт | |
| 20 | 2***0 | Ввертыш | |
| 21 | 1***5 | Картер демультипликатора | |
| 22 | 3***9 | Ввертыш М12х1,25-6Н-М18-3nх15 | |
| 23 | 3***9 | Ввертыш М8-6Н-М14-3nх14 | |
| 24 | 1***6 | Картер | |
| 25 | 2***8 | Гнездо заднего подшипника выходного вала | |
| 26 | 2***4 | Прокладка регулировочная | |
| 27 | 2***6 | Прокладка регулировочная | |
| 28 | 2***3 | Кольцо упорное | |
| 29 | 2***3 | Прокладка крышки выходного вала | |
| 30 | 2***0 | Крышка выходного вала | |
| 31 | 2***0 | Крышка | |
| 32 | 2***0 | Манжета с пружиной | |
| 33 | 2***2 | Шайба 12 | |
| 34 | 2***2 | Шайба 12.ОТ | |
| 35 | 4***0 | Гайка М12х1,25-6Н | |
| 36 | 2***9 | Болт М12х1,25-6gх35 | |
| 37 | 1***0 | Крышка заднего подшипника вала отбора мощности | |
| 38 | 1***2 | Прокладка крышки заднего подшипника вала отбора мощности | |
| 39 | 3***9 | Болт М12-6gх50 | |
| 40 | 2***0 | Цилиндр с поршнем в сборе | |
| 41 | 2***6 | Прокладка опоры штока | |
| 42 | 2***4 | Кольцо 013-018-30-2-1 | |
| 43 | 2***0 | Опора штока | |
| 44 | 2***4 | Кольцо 025-031-36-2-1 | |
| 45 | 2***0 | Шток поршня | |
| 46 | 2***1 | Манжета | |
| 47 | 2***2 | Поршень | |
| 48 | 2***9 | Шплинт 3,2х20.016 | |
| 49 | 2***9 | Гайка М12х1,25-6Н | |
| 50 | 2***8 | Кольцо 115-121-36-2-1 | |
| 51 | 2***0 | Цилиндр | |
| 52 | 3***2 | Шайба замковая | |
| 53 | 2***9 | Болт М8х30 | |
| 54 | 2***2 | Шайба 8 | |
| 55 | 2***2 | Шайба 8.Т | |
| 56 | 2***9 | Болт М8-6gх50 |
