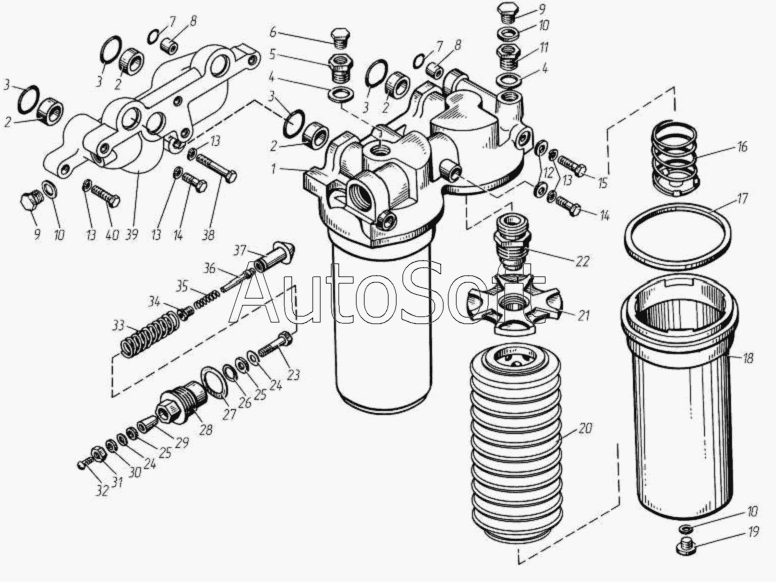

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Фильтр очистки масла
30
21
22
28
23
24
24
25
25
26
27
28
29
20
31
32
33
34
35
36
37
37
38
39
40
10
10
10
1
1
2
2
2
2
3
3
3
3
4
4
5
6
7
7
8
8
9
9
841.1012010
11
12
13
13
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 841.1012010 | 8***0 | Фильтр очистки масла (в сборе) | |
| 1 | 8***5 | Корпус масляного фильтра (в сборе) | |
| 1 | 8***0 | Корпус масляного фильтра | |
| 2 | 8***0 | Втулка | |
| 3 | 8***9 | Кольцо O-R 33-3,5 FRM80 | |
| 4 | 3***П | Прокладка 20х24х1,5 | |
| 5 | 3***9 | Ввертыш КГ 1/4 | |
| 6 | 3***9 | Пробка К1/4 | |
| 7 | 8***3 | Кольцо О-R15-2,5 FRМ80 | |
| 8 | 2***7 | Втулка | |
| 9 | 3***9 | Пробка М14х1,5-6g | |
| 10 | 3***П | Прокладка 14х19х1,5 | |
| 11 | 3***9 | Ввертыш М14х1,5-6Н | |
| 12 | 2***9 | Шайба 12 | |
| 13 | 2***2 | Шайба 12.ОТ | |
| 14 | 2***9 | Болт М12х1,25-6gх45 | |
| 15 | 2***9 | Болт М12х1,25-6gх160 | |
| 16 | 8***0 | Пружина колпака | |
| 17 | 8***0 | Кольцо резиновое 125х4,5х4,5 | |
| 18 | 8***0 | Колпак с фланцем (в сборе) | |
| 19 | 3***9 | Пробка М14х1,5-6g | |
| 20 | 8***4 | Элемент фильтрующий в упаковке | |
| 20 | 8***4 | Элемент фильтрующий (в сборе) | |
| 21 | 8***1 | Крышка замковая | |
| 22 | 8***0 | Штуцер корпуса фильтра | |
| 23 | 8***0 | Контакт неподвижный | |
| 24 | 3***9 | Шайба 10х16х0,3 | |
| 25 | 3***П | Шайба 10х16х3 | |
| 26 | 3***9 | Шайба 19х25х0,8 | |
| 27 | 3***П | Прокладка 36х44х2 | |
| 28 | 8***0 | Пробка перепускного клапана | |
| 28 | 8***0 | Пробка перепускного клапана (в сборе) | |
| 29 | 8***0 | Втулка уплотнительная | |
| 30 | 2***2 | Шайба 10.Л | |
| 31 | 2***9 | Гайка М10х1,25-6Н | |
| 32 | 2***9 | Винт М4-6gх6 | |
| 33 | 8***8 | Пружина клапана | |
| 34 | 8***0 | Штуцер клапана | |
| 35 | 8***0 | Пружина сигнализатора | |
| 36 | 8***0 | Контакт подвижный | |
| 37 | 8***0 | Клапан перепускной | |
| 38 | 2***9 | Болт 12х1,25-6gх140 | |
| 39 | 8***1 | Проставка масляного фильтра | |
| 40 | 2***9 | Болт М12х1,25х60 |
