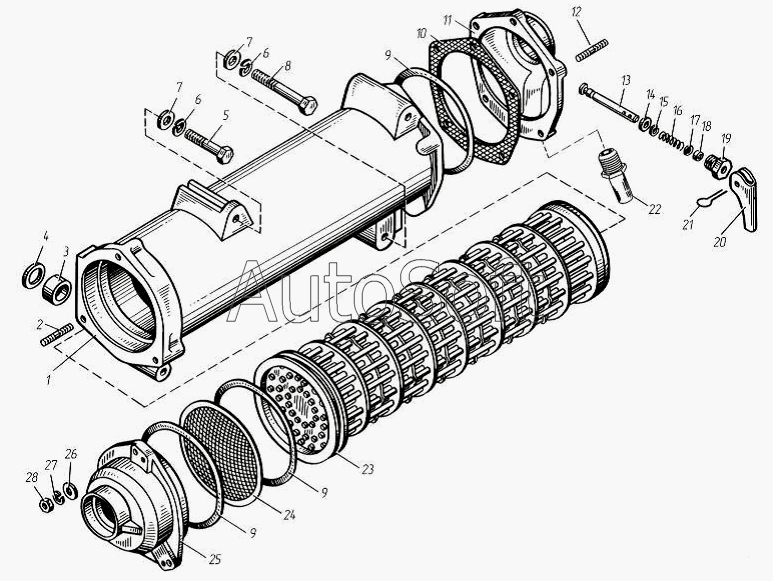

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Радиатор водомасляный и краник сливной
13
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
842.1013600-11
12
11
11
10
9
9
9
8
7
7
6
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 842.1013600-11 | 8***1 | Радиатор водомасляный (в сборе) | |
| 1 | 8***2 | Корпус масляного радиатора | |
| 1 | 8***0 | Корпус масляного радиатора (в сборе) | |
| 2 | 8***6 | Шпилька М8х(1,25-3n/1-g)х35 | |
| 3 | 8***0 | Втулка | |
| 4 | 8***9 | Кольцо O-R 33-3,5 FRM80 | |
| 5 | 2***9 | Болт М12х1,25-6gх110 | |
| 6 | 2***2 | Шайба 12.ОТ | |
| 7 | 2***9 | Шайба 12 | |
| 8 | 2***9 | Болт 12х1,25-6gх140 | |
| 9 | 8***8 | Кольцо 130-140-46-2, Тер10 | |
| 10 | 8***2 | Прокладка | |
| 11 | 8***1 | Крышка масляного радиатора задняя со сливным краном (в сборе) | |
| 11 | 8***0 | Крышка масляного радиатора задняя | |
| 12 | 2***9 | Шпилька М8х(1,25-3n)/1-6g)х25 | |
| 13 | 2***2 | Стержень крана | |
| 14 | 2***5 | Клапан крана (в сборе) | |
| 15 | 2***4 | Кольцо запарное | |
| 16 | 2***Б | Пружина сливного крана | |
| 17 | 2***9 | Шайба 6 | |
| 18 | 2***6 | Кольцо уплотнительное | |
| 19 | 2***1 | Гайка нажимная крана | |
| 20 | 8***1 | Рычаг | |
| 21 | 2***9 | Шплинт 3,2х20.016 | |
| 22 | 8***2 | Штуцер | |
| 23 | 8***1 | Элемент охлаждающий | |
| 24 | 8***0 | Сетка защитная (в сборе) | |
| 25 | 8***4 | Крышка передняя | |
| 26 | 2***9 | Шайба 8 | |
| 27 | 2***2 | Шайба 8.Т | |
| 28 | 2***9 | Гайка М8х1 |
