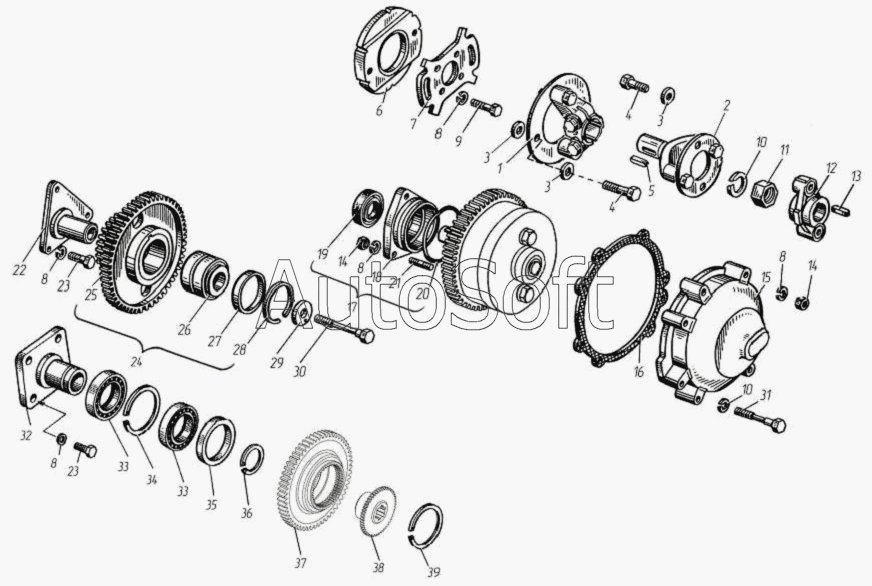

Каталог запасных частей к технике: ТМЗ-8486.10-04 (2010). Привод агрегатов
1
2
3
3
3
4
4
5
6
7
8
8
8
8
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
39
38
37
36
35
34
33
33
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Полумуфта ведущая с пластинами | |
| 2 | 8***1 | Фланец ведущей полумуфты передний с пластинами | |
| 3 | 3***9 | Шайба 12 | |
| 4 | 3***2 | Болт М12х1,25х26 | |
| 5 | 3***2 | Шпонка 8х7х32 | |
| 6 | 8***6 | Полумуфта ведомая | |
| 7 | 8***0 | Фланец ведомой полумуфты | |
| 8 | 2***2 | Шайба 10.ОТ | |
| 9 | 2***9 | Болт М10х1,25х25 | |
| 10 | 2***2 | Шайба 20.Л | |
| 11 | 2***9 | Гайка М20х1,5 | |
| 12 | 8***0 | Фланец ведущей полумуфты задний | |
| 13 | 4***6 | Шпонка 6х9 | |
| 14 | 2***9 | Гайка М10х1,25-6Н | |
| 15 | 8***0 | Корпус заднего подшипника с уплотнителем | |
| 16 | 8***0 | Прокладка | |
| 17 | 8***0 | Корпус переднего подшипника с манжетой | |
| 18 | 8***2 | Корпус переднего подшипника | |
| 19 | 8***8 | Манжета в сборе | |
| 20 | 2***3 | Кольцо 082-088-36-2-1 | |
| 21 | 2***9 | Шпилька М10х1,25х25 | |
| 22 | 8***8 | Ось ведущей шестерни | |
| 23 | 4***7 | Болт М10х1,25х25 | |
| 24 | 8***1 | Шестерня ведущая с подшипником | |
| 25 | 8***2 | Шестерня ведущая | |
| 26 | 4***4 | Подшипник 97506 | |
| 27 | 8***4 | Кольцо | |
| 28 | 2***1 | Кольцо стопорное Б62 | |
| 29 | 8***0 | Шайба со штифтом | |
| 30 | 3***9 | Болт М12х1,25х95 | |
| 31 | 2***9 | Болт М10х1,25-6gх140 | |
| 32 | 8***8 | Ось ведомой шестерни | |
| 33 | П***2 | Подшипник 112 | |
| 34 | 8***0 | Кольцо 2Б95 | |
| 35 | 8***6 | Кольцо дистанционное | |
| 36 | 8***8 | Кольцо 2Б60 | |
| 37 | 8***4 | Шестерня ведомая | |
| 38 | 8***0 | Муфта привода | |
| 39 | 8***1 | Кольцо В78 |
