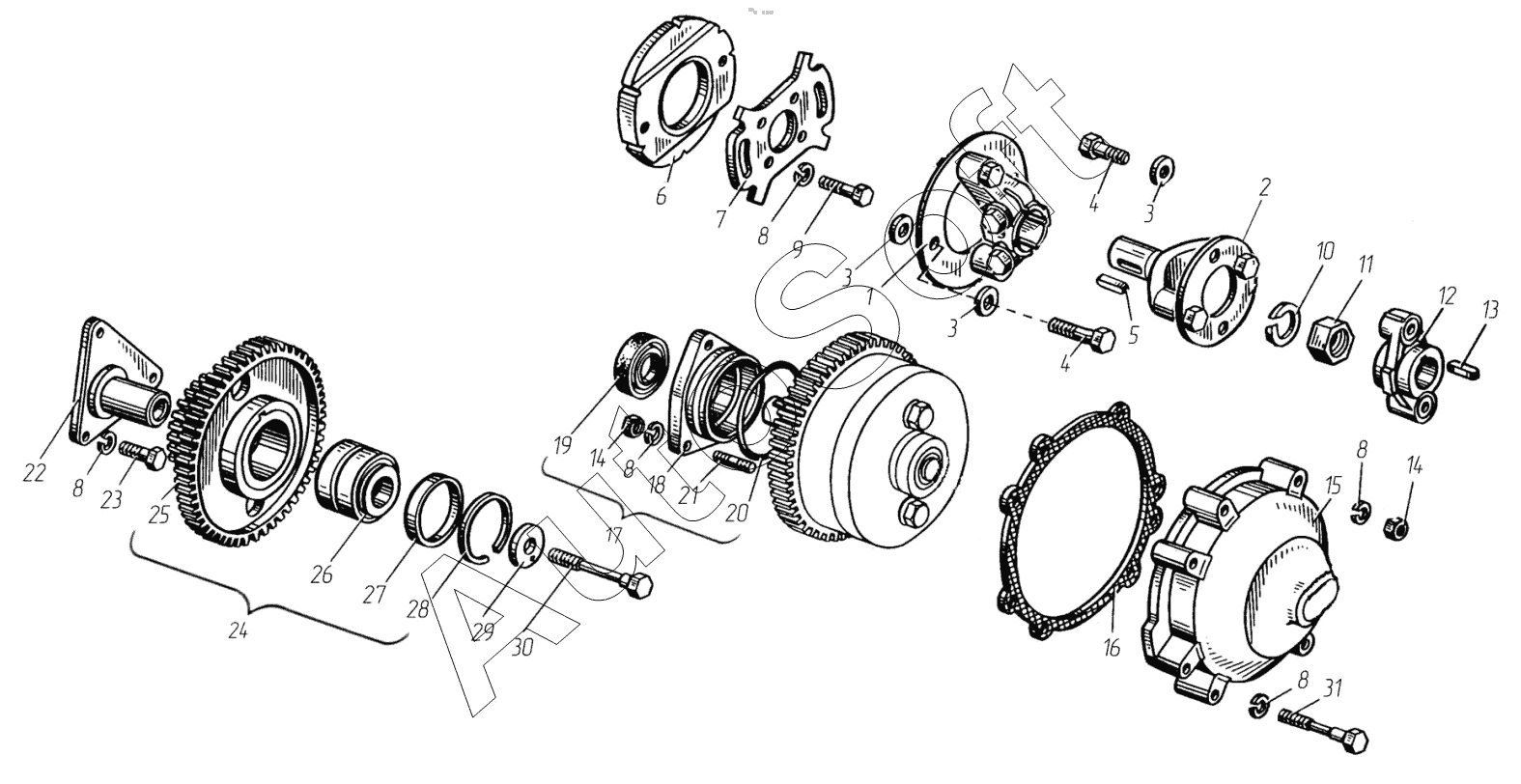

Каталог запасных частей к технике: ТМЗ-8481.10-02 (2022). Привод агрегатов
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
14
13
12
11
10
9
8
8
8
8
8
7
6
5
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Фланец ведущей полумуфты передний с пластинами | |
| 2 | 8***1 | Полумуфта ведущая с пластинами | |
| 3 | 3***9 | Шайба | |
| 4 | 3***2 | Болт М12х1,25х26 | |
| 5 | 3***2 | Шпонка 8х7х32 | |
| 6 | 8***6 | Полумуфта ведомая | |
| 7 | 8***0 | Фланец ведомой полумуфты | |
| 8 | 2***2 | Шайба 10.ОТ | |
| 9 | 2***9 | Болт М10х1,25х25 | |
| 10 | 2***2 | Шайба 20.Л | |
| 11 | 2***9 | Гайка М20х1,5 | |
| 12 | 8***0 | Фланец ведущей полумуфты задний | |
| 13 | 4***6 | Шпонка | |
| 14 | 2***9 | Гайка М10х1,25-6Н | |
| 15 | 8***0 | Корпус заднего подшипника с уплотнителем | |
| 16 | 8***0 | Прокладка | |
| 17 | 8***0 | Корпус переднего подшипника с манжетой | |
| 18 | 8***2 | Корпус переднего подшипника | |
| 19 | 8***8 | Манжета в сборе | |
| 20 | 2***3 | Кольцо | |
| 21 | 2***9 | Шпилька М10х1,25х25 | |
| 22 | 8***8 | Ось ведущей шестерни | |
| 23 | 4***7 | Болт | |
| 24 | 8***1 | Шестерня ведущая с подшипником | |
| 25 | 8***2 | Шестерня ведущая | |
| 26 | 4***4 | Подшипник | |
| 27 | 8***4 | Кольцо | |
| 28 | 2***1 | Кольцо стопорное Б62 | |
| 29 | 8***0 | Шайба со штифтом | |
| 30 | 3***9 | Болт М12х1,25х95 | |
| 31 | 2***9 | Болт М10х1,25-6gх140 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
