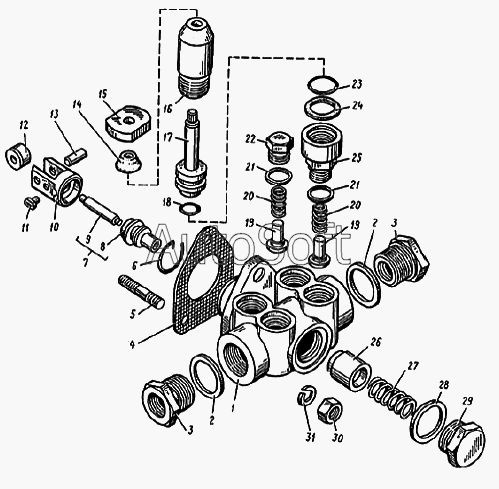

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Насос топливоподкачивающий
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 236Т-1106288-В | 2***В | Насос топливопрокачивающий (в сборе) | |
| 44.1106010-01 | 4***1 | Насос топливоподкачивающий (в сборе) | |
| 1 | 4***0 | Корпус насоса | |
| 2 | 3***П | Прокладка | |
| 3 | 3***9 | Ввертыш | |
| 4 | 2***5 | Прокладка насоса | |
| 5 | 4***5 | Шпилька М6х(Сn/4h)х16(12/10) | |
| 6 | 2***6 | Кольцо стопорное | |
| 7 | 3***2 | Шток со втулкой | |
| 8 | 3***3 | Втулка | |
| 9 | 3***8 | Шток | |
| 10 | 4***0 | Толкатель поршня | |
| 11 | 2***Б | Сухарь толкателя | |
| 12 | 4***0 | Ролик толкателя | |
| 13 | 4***0 | Ось ролика | |
| 14 | 2***2 | Колпачок защитный | |
| 15 | 2***В | Рукоятка | |
| 16 | 2***Е | Цилиндр топливопрокачивающего насоса | |
| 17 | 2***Е | Поршень топливопрокачивающего насоса | |
| 18 | 2***3 | Кольцо 006-010-25-2-1 | |
| 19 | 2***4 | Клапан топливоподкачивающего насоса | |
| 20 | 2***2 | Пружина клапана | |
| 21 | 8***2 | Шайба | |
| 22 | 2***6 | Пробка клапана | |
| 23 | 2***4 | Кольцо 016-020-25-2-2 | |
| 24 | 2***Б | Кольцо | |
| 25 | 2***Г | Корпус цилиндра | |
| 26 | 2***8 | Поршень топливоподкачивающего насоса | |
| 27 | 2***2 | Пружина поршня | |
| 28 | 2***3 | Кольцо 024-028-25-2-2 | |
| 29 | 4***4 | Пробка пружины | |
| 30 | 2***9 | Гайка М6 | |
| 31 | 2***9 | Шайба 6.Т |
