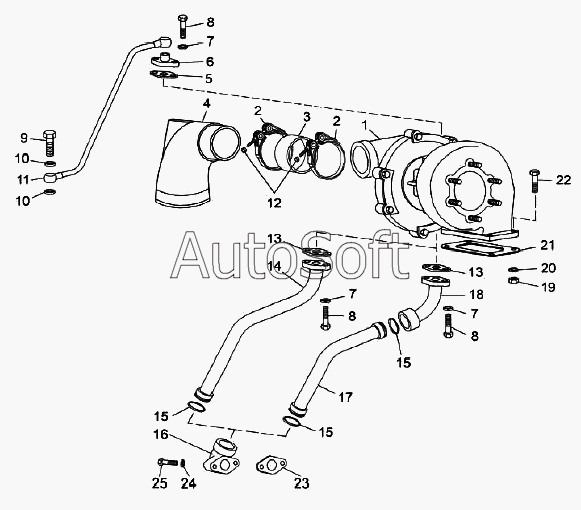

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Турбокомпрессор
18
11
12
13
13
14
14
15
15
15
16
16
17
11
19
20
21
22
23
24
25
25
5
1
1
2
2
3
4
4
4
6
7
7
7
8
8
8
9
9
10
10
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8424.1118010 | 8***0 | Турбокомпрессор в сборе | |
| 8531.1118010 | 8***0 | Турбокомпрессор в сборе | |
| 1 | 3***6 | Турбокомпрессор К-36-86-01 (К-36-4070 MNA/35.22) | |
| 1 | 3***1 | Турбокомпрессор К-36-91-01 (К-36-4070 MNA/42.22) | |
| 2 | 2***8 | Хомут стяжной | |
| 3 | 2***8 | Рукав | |
| 4 | 8***0 | Патрубок | |
| 4 | 8***8 | Патрубок | |
| 4 | 8***8 | Патрубок | |
| 5 | 2***5 | Прокладка | |
| 6 | 2***4 | Фланец подвода масла к турбокомпрессору | |
| 7 | 2***2 | Шайба 10.ОТ | |
| 8 | 2***9 | Болт М10х25 | |
| 9 | 3***9 | Болт М14х1,5х30 | |
| 9 | 3***9 | Болт М16х1,5х37 | |
| 10 | 2***4 | Шайба уплотнительная 16х22х2 | |
| 10 | 3***П | Прокладка 14х19х1,5 | |
| 11 | 8***0 | Трубка подвода масла | |
| 11 | 8***0 | Трубка подвода масла | |
| 11 | 8***0 | Трубка подвода масла | |
| 12 | 2***9 | Гайка М5 | |
| 13 | 8***2 | Прокладка | |
| 14 | 8***0 | Трубка слива масла | |
| 14 | 8***0 | Трубка слива масла | |
| 15 | 2***9 | Кольцо 030-036-36-2-5 | |
| 16 | 8***8 | Патрубок сливной нижний | |
| 16 | 8***0 | Патрубок сливной нижний | |
| 17 | 8***0 | Трубка слива масла | |
| 18 | 8***6 | Патрубок сливной верхний | |
| 19 | 2***9 | Гайка М10х1,25-6Н | |
| 20 | 3***2 | Шайба 10,5 | |
| 21 | 2***8 | Прокладка | |
| 22 | 2***9 | Болт М10х1,25х45 | |
| 23 | 8***2 | Прокладка | |
| 24 | 2***2 | Шайба 8.Т | |
| 25 | 2***9 | Болт М8х1,25х45 | |
| 25 | 2***9 | Болт М8х1,25х55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
