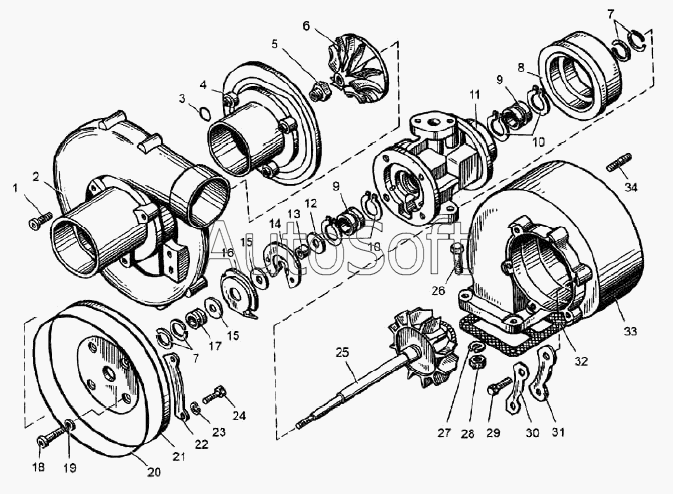

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Турбокомпрессор
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3990033086 | 3***6 | Турбокомпрессор К-36-86-01 (К-36-4070 MNA/35.22) | |
| 3990033091 | 3***1 | Турбокомпрессор К-36-91-01 (К-36-4070 MNA/42.22) | |
| 1 | 6***0 | Винт | |
| 2 | 3***5 | Крышка корпуса | |
| 3 | 6***4 | Шайба | |
| 4 | 3***0 | Корпус компрессора | |
| 5 | 3***2 | Гайка | |
| 6 | 3***1 | Колесо компрессора | |
| 7 | 3***2 | Кольцо пружинное | |
| 8 | 3***2 | Тепловой экран | |
| 9 | 3***2 | Втулка подшипника | |
| 10 | 3***2 | Кольцо стопорное | |
| 11 | 3***2 | Корпус подшипников | |
| 12 | 3***0 | Маслоотражатель | |
| 13 | 3***0 | Втулка распорная | |
| 14 | 3***2 | Фланец упорный | |
| 15 | 3***2 | Кольцо упорное | |
| 16 | 3***3 | Экран маслосбрасывающий | |
| 17 | 3***2 | Втулка уплотнительная | |
| 18 | 3***0 | Винт | |
| 19 | 3***5 | Шайба | |
| 20 | 3***2 | Кольцо уплотнительное | |
| 21 | 3***2 | Крышка корпуса подшипника | |
| 22 | 3***2 | Пластина упорная | |
| 23 | 6***2 | Шайба | |
| 24 | 6***3 | Болт | |
| 25 | 3***4 | Ротор | |
| 26 | 2***9 | Болт М10х1,25х45 | |
| 27 | 3***2 | Шайба 10,5 | |
| 28 | 2***9 | Гайка М10х1,25-6Н | |
| 29 | 6***3 | Болт | |
| 30 | 3***2 | Пластина упорная | |
| 31 | 3***2 | Пластина упорная | |
| 32 | 2***8 | Прокладка | |
| 33 | 3***1 | Корпус турбины | |
| 34 | 3***П | Шпилька |
