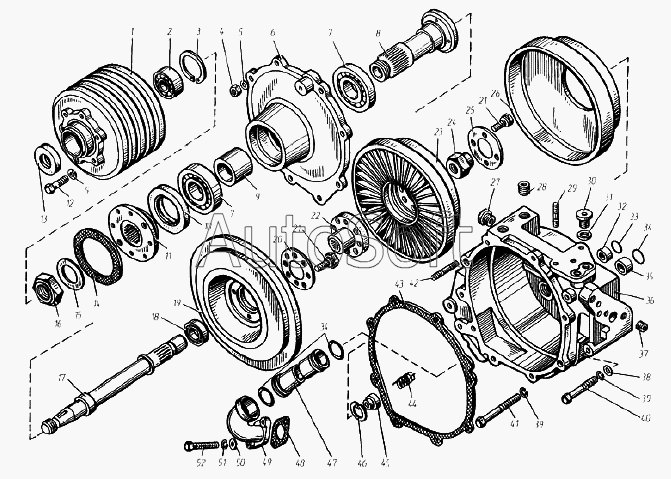

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227 (2007). Гидромуфта привода вентилятора
38
25
26
27
28
29
30
31
32
33
34
34
35
36
37
24
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
10
1
1
2
3
4
5
5
6
7
7
8
9
11
12
13
14
15
16
17
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 841.1318020-01 | 8***1 | Гидромуфта с ведущими ведомым валами (в сборе) | |
| 841.1318074 | 8***4 | Корпус подшипников со шпилькой (в сборе) | |
| 841.1318088 | 8***8 | Корпус-кронштейн со шпильками и ввертышами | |
| 8423.1318008-02 | 8***2 | Гидромуфта с натяжным приспособлением | |
| 8423.1318010-02 | 8***2 | Гидромуфта привода вентилятора | |
| 8522.1318008-02 | 8***2 | Гидромуфта с натяжным приспособлением | |
| 8522.1318010 | 8***0 | Гидромуфта привода вентилятора | |
| 1 | 8***0 | Шкив привода гидромуфты | |
| 1 | 8***6 | Шкив привода гидромуфты | |
| 2 | 2***А | Подшипник ГОСТ 8338-75 | |
| 3 | 2***1 | Кольцо стопорное Б62 | |
| 4 | 2***9 | Гайка М10х1,25-6Н | |
| 5 | 2***2 | Шайба 10.ОТ | |
| 6 | 8***5 | Корпус подшипников | |
| 7 | 6***А | Подшипник ГОСТ 8338-75 | |
| 8 | 8***0 | Вал ведущий | |
| 9 | 8***6 | Втулка распорная | |
| 10 | 8***6 | Манжета с пружиной (в сборе) | |
| 11 | 8***0 | Ступица шкива | |
| 12 | 2***9 | Болт М10х1,25х35 | |
| 13 | 8***6 | Манжета с пружиной (в сборе) | |
| 14 | 8***0 | Прокладка шкива | |
| 15 | 3***2 | Шайба 40 | |
| 16 | 3***9 | Гайка М39х2-6H | |
| 17 | 8***0 | Вал ведомый | |
| 18 | 2***5 | Подшипник ГОСТ 8338-75 | |
| 19 | 8***0 | Колесо ведущее | |
| 20 | 8***8 | Кольцо упорное | |
| 21 | 3***П | Болт с пробкой (в сборе) | |
| 22 | 8***0 | Ступица ведомого колеса | |
| 23 | 8***6 | Колесо ведомое | |
| 24 | 3***9 | Гайка М22х1,5-6H | |
| 25 | 8***9 | Кольцо упорное | |
| 26 | 8***4 | Кожух ведущего колеса гидромуфты | |
| 27 | 3***9 | Ввертыш М10х1-6Н-М16х1,5-6gх20,5 | |
| 28 | 3***9 | Ввертыш М10х1,25-6Н-М16х1,5-3nх18 | |
| 29 | 2***9 | Шпилька М10х1,5х1,25х25 | |
| 30 | 3***9 | Пробка М14х1,5-6g | |
| 31 | 3***П | Прокладка 14х19х1,5 | |
| 32 | 8***0 | Втулка | |
| 33 | 2***3 | Кольцо 015-019-25-2-5 | |
| 34 | 2***9 | Кольцо 030-036-36-2-5 | |
| 35 | 8***2 | Втулка | |
| 36 | 8***0 | Корпус-кронштейн гидромуфты | |
| 37 | 3***9 | Ввертыш М10х1,25-6H-М16х1,5-3nх16 | |
| 38 | 2***9 | Шайба 12 | |
| 39 | 2***2 | Шайба 12.ОТ | |
| 40 | 2***9 | Болт М12х1,25-6gх95 | |
| 41 | 2***9 | Болт М12х1,25х140 | |
| 42 | 2***9 | Шпилька М10х(1,5-3n/1,25-6g)х28 | |
| 43 | 8***8 | Прокладка корпуса подшипников гидромуфты | |
| 44 | 8***0 | Пружина | |
| 45 | 8***8 | Уплотнитель | |
| 46 | 8***7 | Кольцо запорное | |
| 47 | 8***0 | Трубка сливная | |
| 48 | 2***А | Прокладка патрубка | |
| 49 | 8***6 | Патрубок сливной | |
| 50 | 2***9 | Шайба 8 | |
| 51 | 2***2 | Шайба 8.Т | |
| 52 | 2***9 | Болт М8х1,25х55 |
