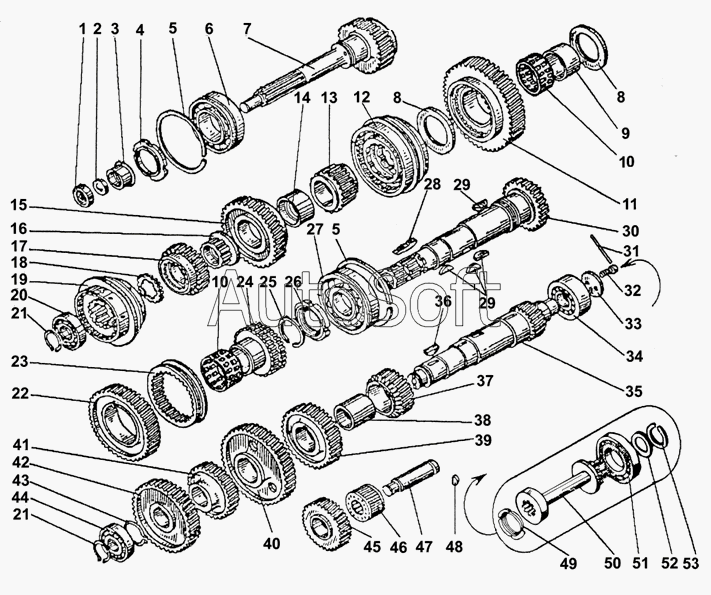

Каталог запасных частей к технике: ТМЗ КПП ЯМЗ-238ВМ, ЯМЗ-238ВК (2002). Валы и шестерни коробок передач
1
2
3
4
5
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 238М-1701048 | 2***8 | Вал промежуточный | |
| 1 | 6***К | Подшипник шариковый | |
| 2 | 2***0 | Манжета | |
| 3 | 2***8 | Корпус манжеты | |
| 4 | 3***2 | Гайка круглая М70х2 LH-6Н | |
| 5 | 2***4 | Кольцо стопорное подшипника первичного вала | |
| 6 | 1***Л | Подшипник шариковый | |
| 7 | 2***Б | Вал первичный с трубкой | |
| 8 | 2***2 | Кольцо упорное шестерни 1 передачи | |
| 9 | 2***0 | Втулка подшипника | |
| 10 | 6***Д | Подшипник роликовый | |
| 11 | 2***2 | Шестерня 1 передачи вторичного вала | |
| 12 | 2***2 | Синхронизатор | |
| 13 | 2***3 | Втулка распорная | |
| 14 | 2***5 | Втулка шестерни | |
| 15 | 2***1 | Шестерня 2 передачи вторичного вала | |
| 16 | 2***8 | Втулка шестерни | |
| 17 | 2***9 | Шестерня 4 передачи вторичного вала | |
| 18 | 2***) | Шайба упорная | |
| 19 | 2***А | Синхронизатор | |
| 20 | 7***1 | Подшипник | |
| 21 | 2***А | Кольцо 40 | |
| 22 | 2***0 | Шестерня заднего хода вторичного вала | |
| 23 | 2***0 | Муфта включения заднего хода | |
| 24 | 2***2 | Втулка муфты переключения заднего хода | |
| 25 | 2***3 | Кольцо пружинное упорное | |
| 26 | 2***4 | Гайка кольцевая | |
| 27 | 5***5 | Подшипник шариковый задний | |
| 28 | 2***А | Шпонка замковая упорной шайбы | |
| 29 | 3***2 | Шпонка сегментная 8х13,5 | |
| 30 | 2***3 | Вал вторичный с трубкой | |
| 31 | 2***2 | Шплинт-проволока | |
| 32 | 3***2 | Болт М12х1,25-6gх30 | |
| 33 | 2***3 | Шайба упорная заднего подшипника | |
| 34 | 3***9 | Подшипник роликовый задний | |
| 35 | 2***8 | Вал промежуточный | |
| 36 | 3***2 | Шпонка сегментная 10х13 | |
| 37 | 2***0 | Шестерня первой передачи пром. вала | |
| 38 | 2***9 | Втулка распорная | |
| 39 | 2***1 | Шестерня 2 передачи пром. вала | |
| 40 | 2***3 | Шестерня 4 передачи пром. вала | |
| 41 | 2***Б | Шестерня привода отбора мощности | |
| 42 | 2***А | Шестерня постоянного зацепления | |
| 43 | 2***3 | Кольцо 55 | |
| 44 | 6***К | Подшипник роликовый | |
| 45 | 2***2 | Шестерня промежуточная заднего хода | |
| 46 | 6***К | Подшипник роликовый | |
| 47 | 2***2 | Ось паразитной шестерни заднего хода | |
| 48 | 4***5 | Шпонка | |
| 49 | 3***П | Гайка М45х1,5 LH-6H | |
| 50 | 2***8 | Вал отбора мощности | |
| 51 | 2***1 | Подшипник шариковый | |
| 52 | 2***6 | Кольцо упорное | |
| 53 | 8***8 | Кольцо А50 |
