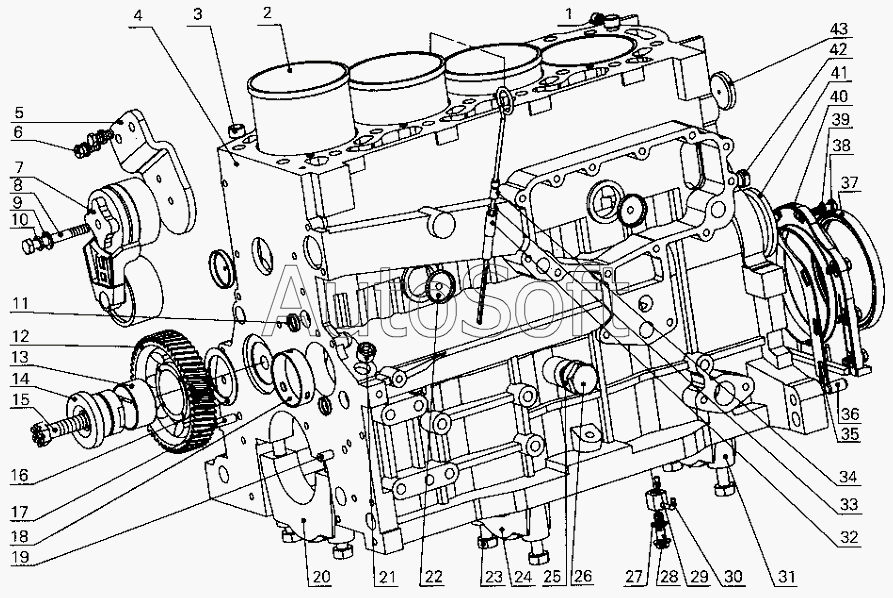

Каталог запасных частей к технике: Yuchai YC4112ZQ (ZLQ) (2002). G0100-1002000 Cylinder block assembly
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Винтовая пробка NPT1/4 | |
| 2 | G***6 | Cylinder liner | |
| 3 | 1***1 | Расположение подшипника | |
| 4 | B***A | Cylinder block | |
| 5 | B***2 | Bracket | |
| 6 | Q***5 | Болт M10x25 | |
| 7 | 3***5 | Belt tensional pulley | |
| 8 | Q***5 | Болт M10x25 | |
| 9 | Q***0 | Шайба 10 | |
| 10 | Q***0 | Шайба 10 | |
| 11 | 1***3 | Пробка шарового типа | |
| 12 | 1***1 | Idle gear | |
| 13 | 1***3 | Втулка промежуточной шестерни | |
| 14 | 1***2 | Промежуточная шестерня | |
| 15 | 5***A | Болт промежуточной шестерни | |
| 16 | 1***5 | Фрикционная пластина промежуточной шестерни | |
| 17 | 1***5 | Установочный штифт | |
| 18 | 1***2 | Camshaft bushing | |
| 19 | 1***8 | Втулка распредвала II | |
| 20 | 1***4 | Основная крышка подшипника | |
| 21 | 1***2 | Пробка резьбовая | |
| 22 | 1***9 | Пробка шарового типа | |
| 23 | 5***7 | Болт основной крышки подшипника | |
| 24 | 1***3 | Главная крышка подшипника осевого давления | |
| 25 | Q***2 | Washer 22 | |
| 26 | 5***7 | Пробка возврата масла | |
| 27 | 4***3 | Washer | |
| 28 | G***2 | Болт | |
| 29 | Q***2 | Pin 5x12 | |
| 30 | G***2 | Болт | |
| 31 | 1***4 | Основная крышка подшипника (Задняя) | |
| 32 | 5***1 | Рукав масляного щупа | |
| 33 | 6***2 | Кольцевая прокладка | |
| 34 | B***0 | Индикатор уровня масла | |
| 35 | 1***A | Прокладка заднего сиденья сальника | |
| 36 | 1***6 | Установочный штифт | |
| 37 | 1***2 | Сальник коленвала задний | |
| 38 | Q***5 | Болт M8x25 | |
| 39 | Q***8 | Шайба 8 | |
| 40 | G***1 | Crankshaft rear oil seal seat | |
| 41 | 5***9 | Крышка осевого люфта распределительного вала | |
| 42 | Q***4 | Резьбовая заглушка 1/2 | |
| 43 | 1***1 | Пробка шарового типа |
