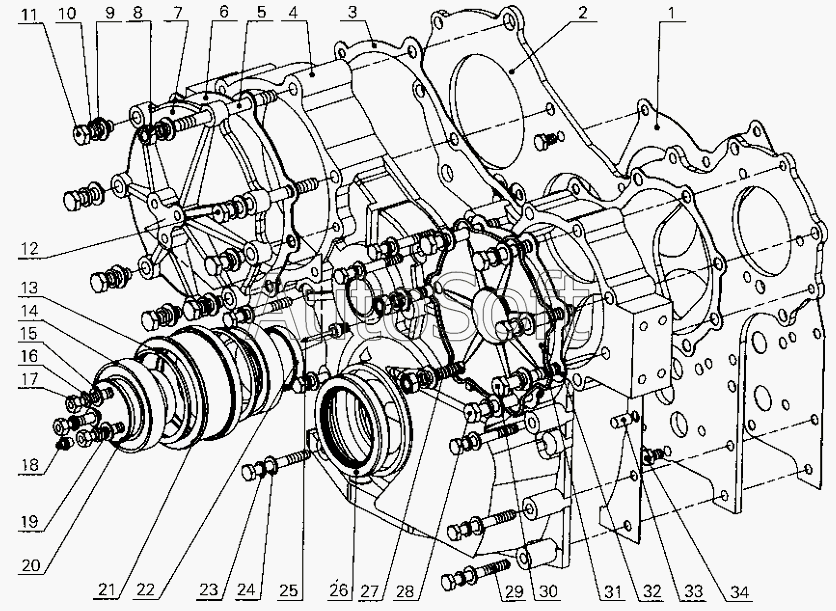

Каталог запасных частей к технике: Yuchai YC4112ZQ (ZLQ) (2002). G0100-1002030 Timing gear chamber parts
26
19
20
34
21
22
23
24
25
18
27
28
29
30
31
32
33
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***4 | Прокладка крышки отсека передач | |
| 2 | B***3 | Крышка отсека передач | |
| 3 | B***2 | Шайба отсека шестерни | |
| 4 | G***C | Отсек шестерни | |
| 5 | Q***2 | Болт M10x110 | |
| 6 | B***6 | Прокладка крышки механизма ТНВД | |
| 7 | B***5 | Fuel injection pump gear cover | |
| 8 | Q***0 | Гайка М10 | |
| 9 | Q***0 | Шайба 10 | |
| 10 | Q***0 | Шайба 10 | |
| 11 | Q***2 | Болт M10x30 | |
| 12 | Q***2 | Болт M10x105 | |
| 13 | Q***0 | Стопорное кольцо | |
| 14 | G***6 | Bearing 61010-RS | |
| 15 | Q***8 | Шайба 8 | |
| 16 | Q***8 | Шайба 8 | |
| 17 | Q***8 | Nut M8 | |
| 18 | J***1 | Oil cup M8x1 | |
| 19 | G***9 | Stud AM10-M10x1x25 | |
| 20 | D***3 | V-ribbed belt idle gear shaft | |
| 21 | D***2 | Spacer | |
| 22 | Q***8 | Шайба 8 | |
| 23 | Q***8 | Шайба 8 | |
| 24 | G***7 | Датчик верхней мертвой точки | |
| 25 | G***1 | Кольцевой уплотнитель | |
| 26 | G***1 | Air compressor stud | |
| 27 | Q***2 | Болт M10x75 | |
| 28 | Q***T | Blot M8x65 | |
| 29 | Q***2 | Болт М8х60 | |
| 30 | B***8 | Крышка шестерни воздушного компрессора | |
| 31 | B***9 | Прокладка крышки воздушного компрессора | |
| 32 | 5***8 | Установочный штифт | |
| 33 | Q***2 | Болт М8х18 | |
| 34 | D***1 | V-ribbed belt idle gear |
