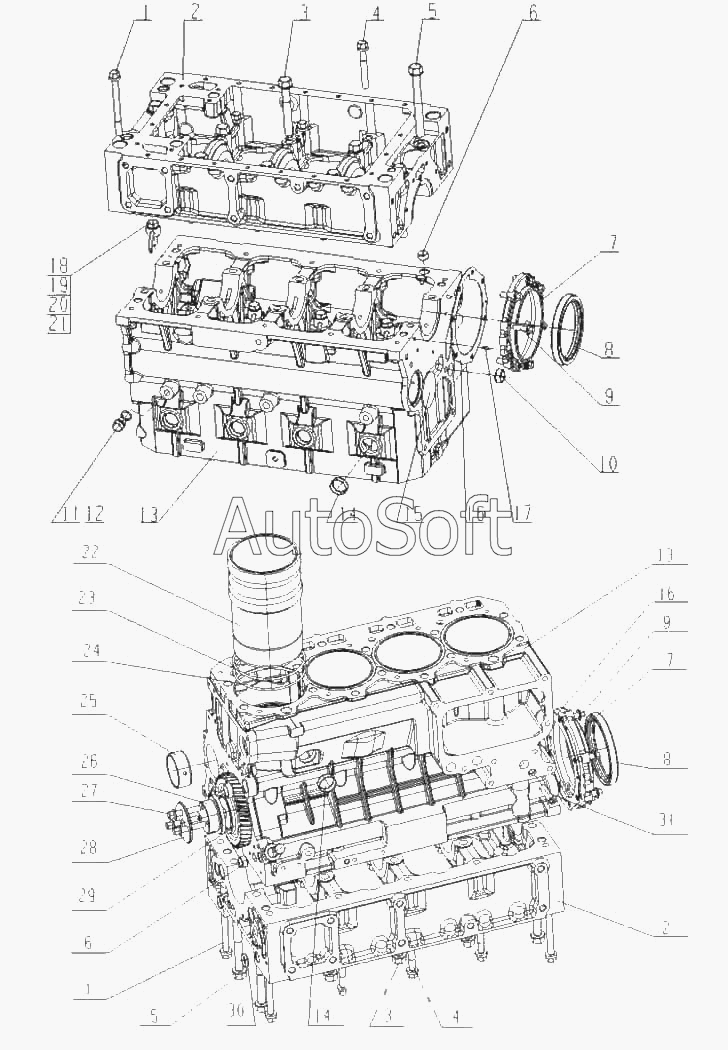

Каталог запасных частей к технике: Yuchai YC4FA130-30 (FC7LA) (2010). FC7JA-1002000/03 Блок цилиндров в сборе
18
12
16
16
23
24
31
30
29
28
27
26
25
22
21
20
19
1
1
17
15
14
14
13
13
11
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***B | Длиный болт крышки главного подшипника | |
| 2 | F***3 | Картер | |
| 3 | F***A | Болт чашки главного вала | |
| 4 | F***A | Короткий болт крышки главного подшипника | |
| 5 | F***A | Длиный болт головки цилиндров | |
| 6 | F***0 | Уплотняющая пробка главного смазочного канала | |
| 7 | F***1 | Сиденье заднего сальника распредвала | |
| 8 | Y***L | Сальник 90x110 | |
| 9 | Q***2 | Болт M8x25 | |
| 10 | 6***2 | Алюминиевая зашлушка Ф10х10 | |
| 11 | A***0 | Шайба | |
| 12 | Q***4 | Шайба 14 | |
| 13 | F***B | Блок цилиндров | |
| 14 | Q***8 | Прокладка шаравого типа 28 | |
| 15 | Q***8 | Прокладка 58 | |
| 16 | F***3 | Прокладка заднего сиденья сальника | |
| 17 | Y***2 | Прямой штифт 4x12 | |
| 18 | F***A | Сборочный узел наконечника | |
| 19 | Y***8 | Прямой штифт B3x8 | |
| 20 | 4***B | Полый болт для масла | |
| 21 | 4***3 | Шайба | |
| 22 | F***B | Гильза цилиндра | |
| 23 | F***C | Кольцо гильзы цилиндра | |
| 24 | F***2 | Кольцо гильзы цилиндра | |
| 25 | F***0 | Втулка распределительного вала | |
| 26 | F***A | Вал промежуточной шестерни | |
| 27 | Q***0 | Болт | |
| 28 | F***7 | Защитный щиток промежуточной шестерни | |
| 29 | F***0 | Сборочный узел промежуточной шестерни | |
| 30 | Q***0 | Прокладка шаравого типа 20 | |
| 31 | F***1 | Маслосливная направляющая трубка |
