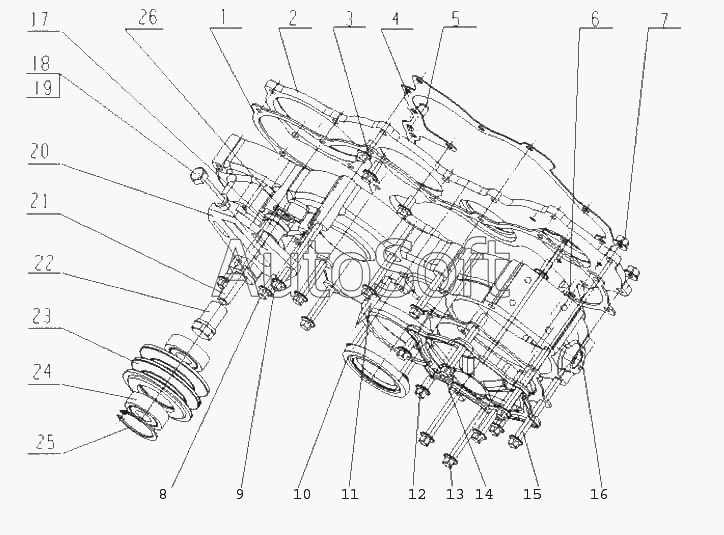

Каталог запасных частей к технике: Yuchai YC4FA130-30 (FC7LA) (2010). FC7JA-1002200/02 Части корпуса шестерни
16
1
4
26
25
24
23
22
21
20
19
18
17
2
15
14
13
12
11
10
9
8
7
6
5
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***4 | Прокладка крышки коробки передач | |
| 2 | F***A | Колпак кожуха передач | |
| 3 | Q***2 | Болт M8x20 | |
| 4 | F***2 | Пластина крышки кожуха передач | |
| 5 | F***7 | Плоский штырь | |
| 6 | Y***6 | Контакт 6x16 | |
| 7 | Q***8 | Гайка M8 | |
| 8 | Q***2 | Болт M8x25 | |
| 9 | Q***2 | Болт M8x90 | |
| 10 | Y***R | Сальник 55x80 | |
| 11 | F***A | Датчик верхней мертвой точки | |
| 12 | Q***6 | Болт M8x16 | |
| 13 | Q***5 | Болт M8x95 | |
| 14 | Q***5 | Болт M8x55 | |
| 15 | Q***0 | Болт M8x80 | |
| 16 | F***A | Корпуса передач | |
| 17 | F***A | Промежуточное кольцо | |
| 18 | 1***A | Установочный болт | |
| 19 | Q***0 | Шайба 10 | |
| 20 | F***1 | Кронштейн | |
| 21 | F***3 | Болт натяжного шкива | |
| 22 | F***7 | Вал натяжного шкива | |
| 23 | F***1 | Ременной шкив растяжения | |
| 24 | 6***S | Подшипник | |
| 25 | Q***7 | Стопорное кольцо | |
| 26 | F***8 | Промежуточное кольцо |
