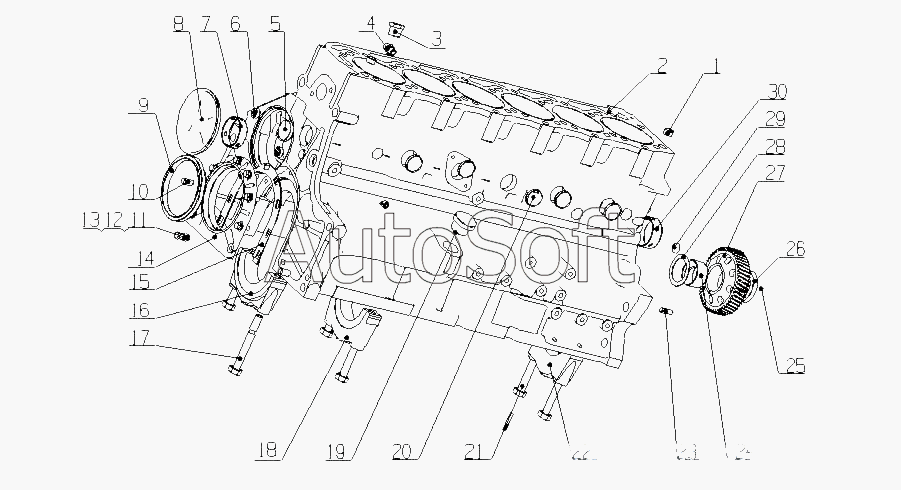

Каталог запасных частей к технике: Yuchai YC6G220P-30 (G3FQA) (2010). G5901-1002000/02 Блок цилиндров в сборе
1
2
3
4
5
6
8
10
11
12
13
14
16
17
18
19
20
21
22
23
25
26
27
28
29
30
9
7
24
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Расположение подшипника | |
| 2 | 1***5 | Блок цилиндров | |
| 3 | Q***6 | Винтовая пробка NPT3/4 | |
| 4 | 1***2 | Соединение датчика давления масла | |
| 5 | 1***1 | Пробка шарового типа | |
| 6 | 1***A | Резьбовая пробка главной масляной магистрали | |
| 7 | 1***A | Втулка распредвала I | |
| 8 | 1***3 | Крышка осевого люфта распределительного вала | |
| 9 | 1***2 | Сальник коленвала задний | |
| 10 | 1***6 | Установочный штифт | |
| 11 | Q***8 | Шайба 8 | |
| 12 | 1***4 | Шайба | |
| 13 | 3***6 | Болт | |
| 14 | 1***A | Сиденье заднего сальника распредвала | |
| 15 | 1***B | Прокладка заднего сиденья сальника | |
| 16 | 1***4 | Основная крышка подшипника (Задняя) | |
| 17 | 1***A | Болт основной крышки подшипника | |
| 18 | 1***3 | Главная крышка подшипника осевого давления | |
| 19 | 2***1 | Блокировка отверстия сиденья индикатора уровня масла | |
| 20 | 1***9 | Пробка шарового типа | |
| 21 | 1***B | Деталь наконечника | |
| 22 | 1***4 | Основная крышка подшипника | |
| 23 | 1***5 | Установочный штифт | |
| 24 | 1***A | Втулка промежуточной шестерни | |
| 25 | G***4 | Болт вала промежуточной шестерни | |
| 26 | G***6 | Вал промежуточной шестерни | |
| 27 | 1***A | Антифрикционная пластина промежуточной шестерни | |
| 28 | 1***5 | Фрикционная пластина промежуточной шестерни | |
| 29 | 1***3 | Пробка шарового типа | |
| 30 | 1***8 | Втулка распредвала II |
