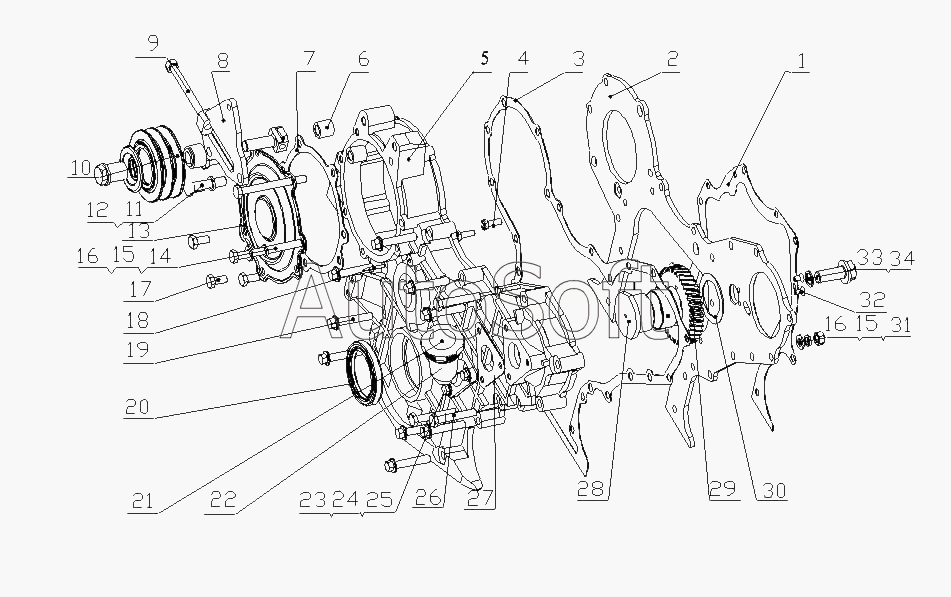

Каталог запасных частей к технике: Yuchai YC6G220P-30 (G3FQA) (2010). G5900-1002030/05 Сборочный узел отсека шестерни распределительного вала
32
23
24
25
26
28
29
30
31
22
34
27
33
7
3
1
20
13
4
5
6
8
9
10
11
12
2
14
15
15
16
16
17
18
19
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Прокладка | |
| 2 | 2***3 | Крышка отсека передач | |
| 3 | 2***2 | Прокладка корпуса передач | |
| 4 | 4***6 | Болт | |
| 5 | 2***A | Корпуса передач | |
| 6 | 2***3 | Шайба натяжителя | |
| 7 | 2***A | Прокладка крышки шестерни ТНВД | |
| 8 | 2***A | Сварной кронштеин | |
| 9 | 1***A | Установочный болт | |
| 10 | 1***0 | Шкив растяжения в сборе | |
| 11 | Q***2 | Шайба 12 | |
| 12 | Q***2 | Болт M12x50 | |
| 13 | 2***5 | Крышка механизма насоса | |
| 14 | Q***5 | Болт M10x95 | |
| 15 | Q***0 | Шайба 10 | |
| 16 | Q***0 | Шайба 10 | |
| 17 | Q***0 | Болт M10x20 | |
| 18 | 2***7 | Верхний указатель верхней мертвой точки | |
| 19 | 1***2 | Болт | |
| 20 | 1***8 | Масляный уплотнитель заднего коленвала | |
| 21 | G***0 | Крышка отверстия масляного фильтра в сборе | |
| 22 | 2***A | Трубка масляного фильтра | |
| 23 | Q***0 | Болт М8х20 | |
| 24 | Q***8 | Шайба 8 | |
| 25 | Q***8 | Шайба 8 | |
| 26 | Q***0 | Болт M10x60 | |
| 27 | 2***1 | Прокладка сапуна | |
| 28 | 2***A | Сиеднье промежуточной шестерни компрессионного насоса | |
| 29 | 2***1 | Промежуточная шестерня компрессионного насоса в сборе | |
| 30 | 2***7 | Пластина промежуточной шестерни | |
| 31 | Q***0 | Гайка М10 | |
| 32 | Q***2 | Гайка | |
| 33 | Q***6 | Уплотнительное кольцо d16 | |
| 34 | 2***A | Болт сиденья промежуточной шестерни |
