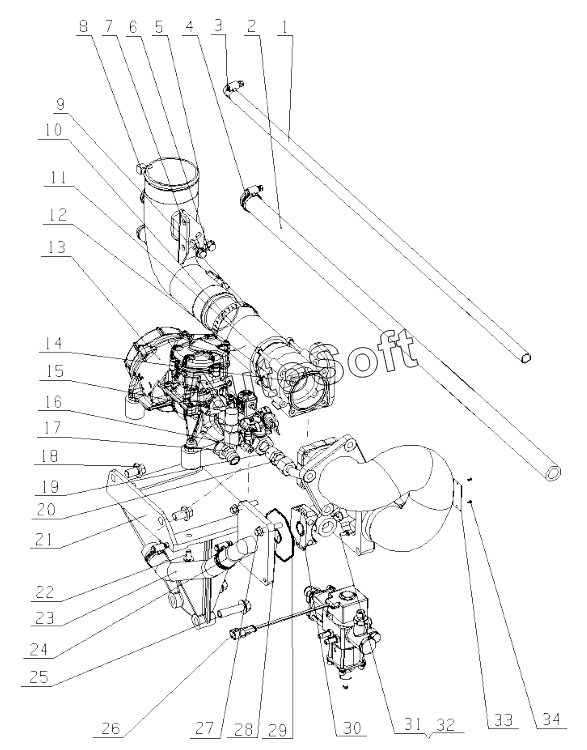

Каталог запасных частей к технике: Yuchai YC6G260N-50 (2015). G4R00-1113000/01 Gas Supply Device Assembly
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***2 | Шланг впуска горячей воды | |
| 2 | Q***6 | Хомут обруча | |
| 3 | J***2 | Hose | |
| 4 | Q***2 | Петля обруча 32 | |
| 5 | G***1 | Throttle valve connecting pipe | |
| 6 | Q***2 | Болт M8x15 | |
| 7 | G***6 | Support | |
| 8 | G***1 | Компенсационный сустав регулятора давления | |
| 9 | Q***3 | Петля обруча | |
| 10 | J***2 | Throttle valve connection pipe | |
| 11 | Q***2 | Винт | |
| 12 | J***0 | Дроссельная заслонка с электроприводом | |
| 13 | J***A | Cfv valve | |
| 14 | J***1 | Electronic throttle gasket | |
| 15 | J***A | Low pressure fuel shut-off valve | |
| 16 | Q***2 | Винт M6X12 | |
| 17 | J***2 | Air outlet joint | |
| 18 | Q***2 | Bolt | |
| 19 | G***1 | Air outlet joint | |
| 20 | G***0 | Air outlet connecting pipe | |
| 21 | G***3 | Support | |
| 22 | Q***6 | Болт M8x16 | |
| 23 | G***1 | Mixer connecting pipe i | |
| 24 | G***3 | Mixer connecting joint | |
| 25 | Q***2 | Болт | |
| 26 | J***4 | High-low presser | |
| 27 | Q***0 | Болт M8x40 | |
| 28 | J***6 | Sealing ring | |
| 29 | J***A | Sealing ring | |
| 30 | J***B | Mixer inner | |
| 31 | Q***2 | Винт M4x12 | |
| 32 | Q***4 | Шайба 4 | |
| 33 | J***1 | Label | |
| 34 | Y***6 | Bolt |
