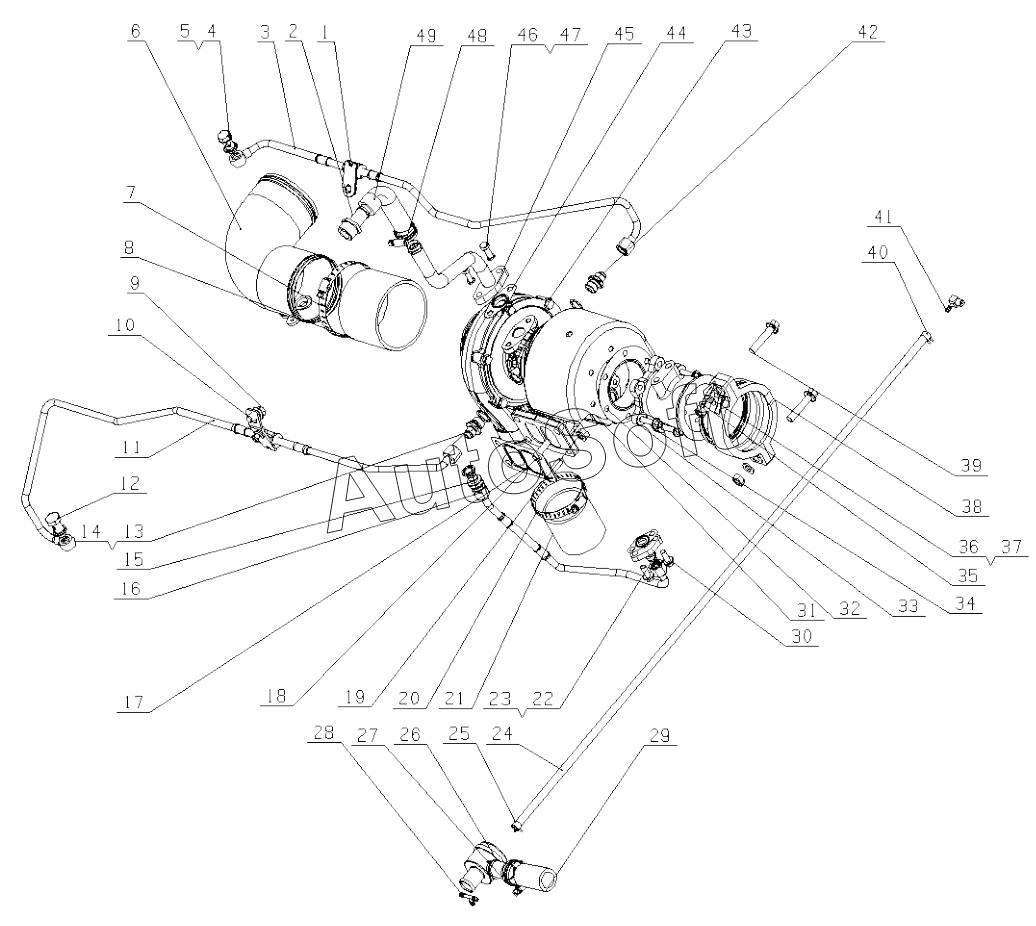

Каталог запасных частей к технике: Yuchai YC6G260N-50 (2015). G4R0A-1118000/03 Turbocharger Assembly
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Pipe clamp subassembly | |
| 2 | 1***3 | Коническое соединение труб | |
| 3 | G***6 | Water inlet pipe | |
| 4 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 5 | Q***5 | Болт M14x1.5 | |
| 6 | G***1 | Turbocharger air inlet pipe | |
| 7 | Q***4 | Петля обруча 114 | |
| 8 | 1***3 | Шланг | |
| 9 | 5***6 | Bolt | |
| 10 | G***0 | Pipe clamp subassembly | |
| 11 | G***7 | Water outlet pipe | |
| 12 | 6***7 | Болт с водяной канавкой | |
| 13 | G***B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 14 | Q***8 | Шайба 18 | |
| 15 | A***1 | Штуцер подачи масла | |
| 16 | G***0 | Turbocharger oil inlet pipe | |
| 17 | A***2 | Turbocharger gasket | |
| 18 | 1***1 | Шпилька | |
| 19 | K***6 | Гайка | |
| 20 | Q***3 | Петля обруча | |
| 21 | 1***8 | Соеденительный шланг выпуска компрессора | |
| 22 | G***1 | Gasket | |
| 23 | L***1 | Turbocharger oil inlet joint | |
| 24 | G***9 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 25 | Q***1 | Петля обруча | |
| 26 | G***0 | Устойчивый к перенапряжениям клапан | |
| 27 | Q***8 | Кольцевой хомут | |
| 28 | G***4 | Тройник | |
| 29 | T***1 | Hose | |
| 30 | Q***2 | Болт M8x20 | |
| 31 | G***3 | Heat shield | |
| 32 | 4***A | Прокладка | |
| 33 | G***3 | Pipe | |
| 34 | Y***2 | Bolt | |
| 35 | A***2 | Прокладка | |
| 36 | Q***0 | Гайка М10 | |
| 37 | Q***0 | Шайба 10 | |
| 38 | A***4 | Tobine rear snap ring | |
| 39 | Y***2 | Bolt | |
| 40 | Q***2 | Петля обруча пружины стального ремня | |
| 41 | G***1 | Компенсационный сустав регулятора давления | |
| 42 | G***B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 43 | G***5 | Turbocharger | |
| 44 | M***A | Масляный шланг | |
| 45 | G***0 | Oil return weldment | |
| 46 | Q***2 | Бoлт M8x25 | |
| 47 | Q***8 | Шайба 8 | |
| 48 | Q***2 | Петля обруча 32 | |
| 49 | G***7 | Oil return pipe |
