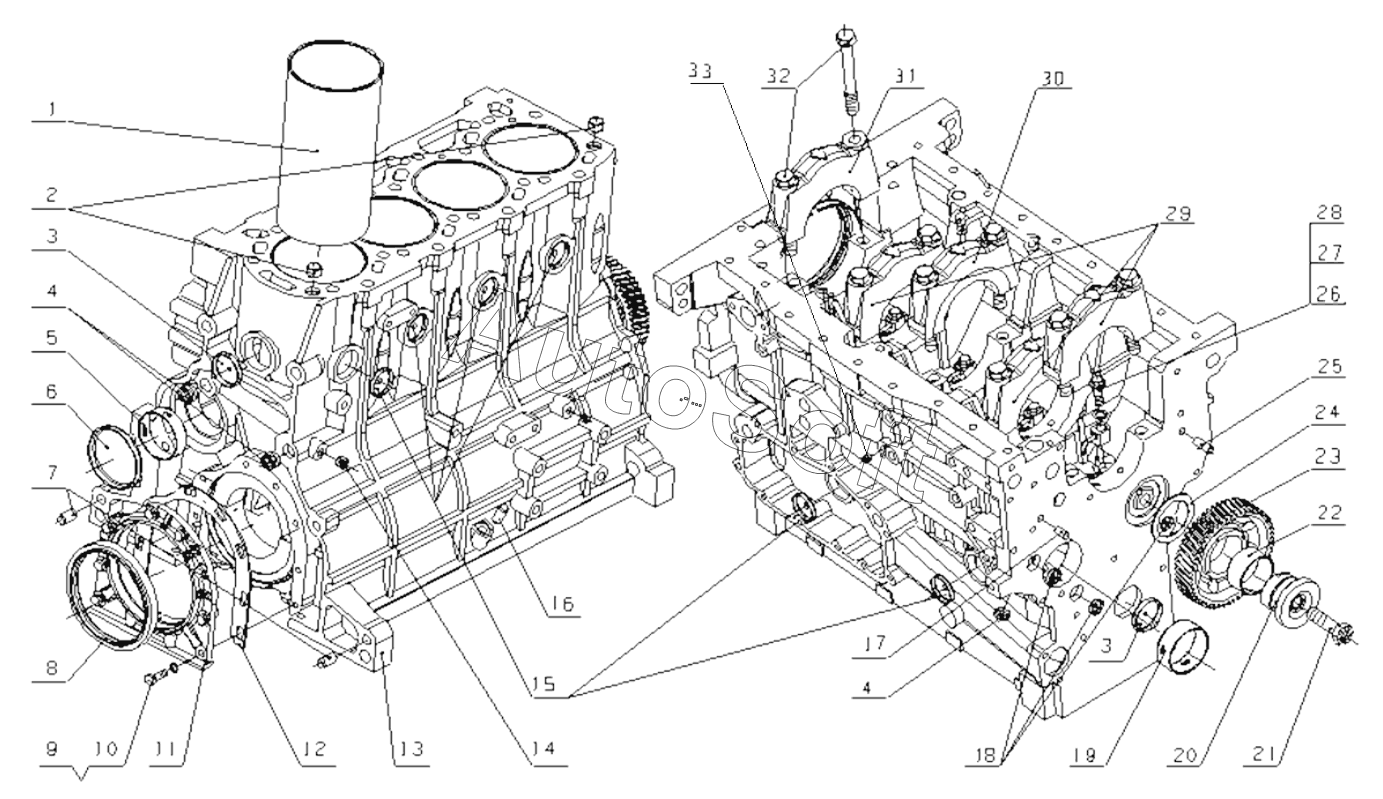

Каталог запасных частей к технике: Yuchai YC4G190N-50 (2014). G2RJA-1002000/03 Cylinder Block Assembly
1
2
3
3
4
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***B | Гильза цилиндра | |
| 2 | 1***1 | Расположение подшипника | |
| 3 | 1***1 | Пробка шарового типа | |
| 4 | 1***A | Резьбовая пробка главной масляной магистрали | |
| 5 | 1***A | Втулка распредвала I | |
| 6 | Y***0 | Bowl type plug | |
| 7 | 1***6 | Установочный штифт | |
| 8 | Y***L | Уплотнительное кольцо 122x141 | |
| 8 | Y***L | Сальник 122x141 | |
| 9 | Q***8 | Шайба 8 | |
| 10 | Q***5 | Болт M8x25 | |
| 11 | G***A | Сиденье заднего сальника распредвала | |
| 12 | 1***B | Прокладка заднего сиденья сальника | |
| 13 | G***C | Блок цилиндров | |
| 13 | G***C | Блок цилиндров | |
| 14 | Q***2 | Винтовая пробка NPT1/4 | |
| 15 | Y***8 | Шарообразная пластинчатая пробка | |
| 16 | B***4 | Алюминиевая пробка | |
| 17 | 5***8 | Установочный штифт | |
| 18 | 1***A | Пробка шарового типа | |
| 19 | 1***8 | Втулка распредвала II | |
| 20 | G***6 | Вал промежуточной шестерни | |
| 21 | 5***4 | Болт вала промежуточной шестерни | |
| 22 | 1***3 | Втулка промежуточной шестерни | |
| 23 | G***1 | Промежуточная шестерня | |
| 24 | 1***5 | Фрикционная пластина промежуточной шестерни | |
| 25 | 1***5 | Установочный штифт | |
| 26 | G***0 | Сварной наконечник | |
| 27 | 4***3 | Шайба | |
| 28 | G***A | Полый болт для масла | |
| 29 | 1***A | Main bearing cap | |
| 30 | 1***A | Thrust main bearing cap | |
| 31 | 1***A | Main bearing cap | |
| 32 | G***B | Main bearing cap bolt | |
| 33 | Q***1 | Пробка NPT1/8 |
