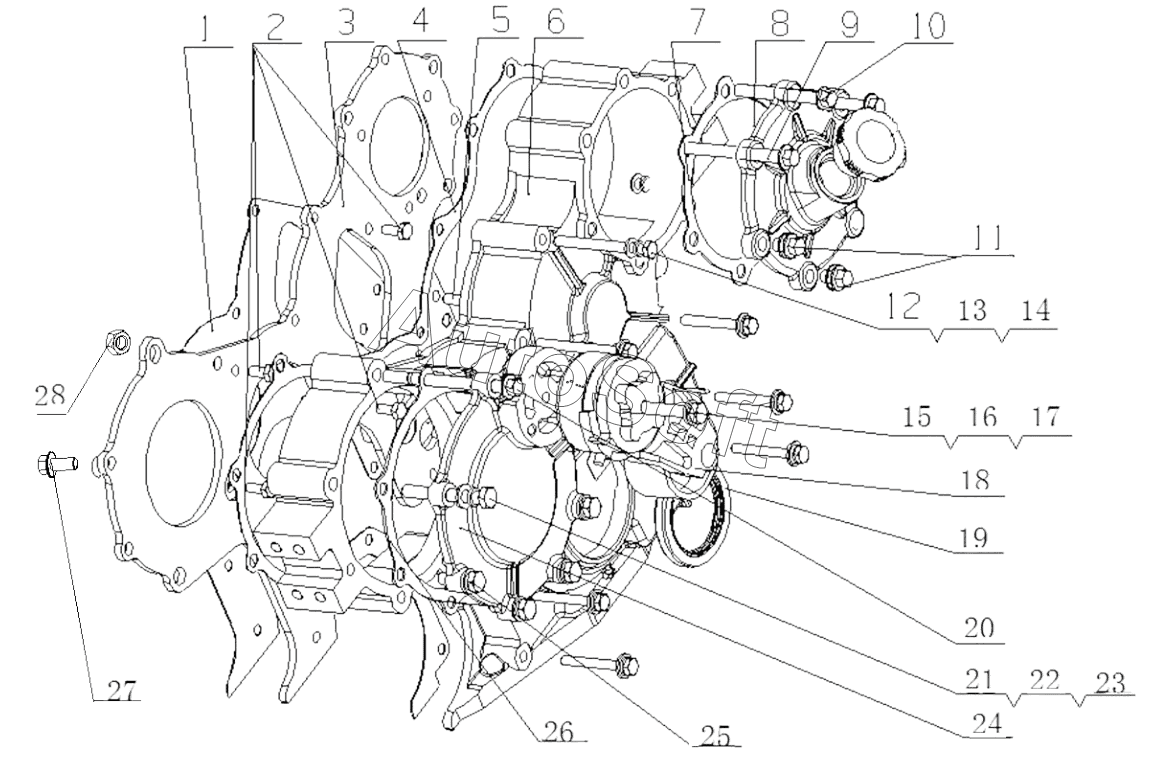

Каталог запасных частей к технике: Yuchai YC4G190N-50 (2014). G2RJA-1002200/02 Timing Gear Housing Assembly
15
28
27
26
25
24
23
22
21
20
19
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***4 | Gear housing cover plate gasket | |
| 2 | Q***2 | Болт М8х18 | |
| 3 | G***3 | Gear housing cover plate | |
| 4 | G***2 | Gear housing washer | |
| 5 | 5***8 | Установочный штифт | |
| 6 | G***1 | Timing gear housing | |
| 7 | B***B | Front cover plate gasket, air compressor | |
| 8 | G***A | Сварной механизм крышки воздушного компрессора | |
| 9 | Q***2 | Болт M10x100 | |
| 10 | Q***2 | Болт M8x80 | |
| 11 | Q***2 | Болт М10х25 | |
| 12 | Q***2 | Болт M8x65 | |
| 13 | Q***8 | Шайба 8 | |
| 14 | Q***8 | Шайба 8 | |
| 15 | Q***2 | Болт M10x80 | |
| 16 | Q***0 | Шайба 10 | |
| 17 | Q***0 | Шайба 10 | |
| 18 | G***0 | Tension belt pulley parts | |
| 19 | Y***R | Сальник 65x90 | |
| 19 | Y***R | Сальник 65x90 | |
| 20 | Q***2 | Болт M10x100 | |
| 21 | Q***0 | Шайба 10 | |
| 22 | Q***0 | Шайба 10 | |
| 23 | Q***2 | Болт | |
| 24 | G***5 | Gear cover, injection pump | |
| 25 | Q***2 | Болт M10x32 | |
| 26 | E***6 | Gear cover gasket, injection pump | |
| 27 | Q***0 | Болт M10x20 | |
| 28 | Q***0 | Гайка М10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
