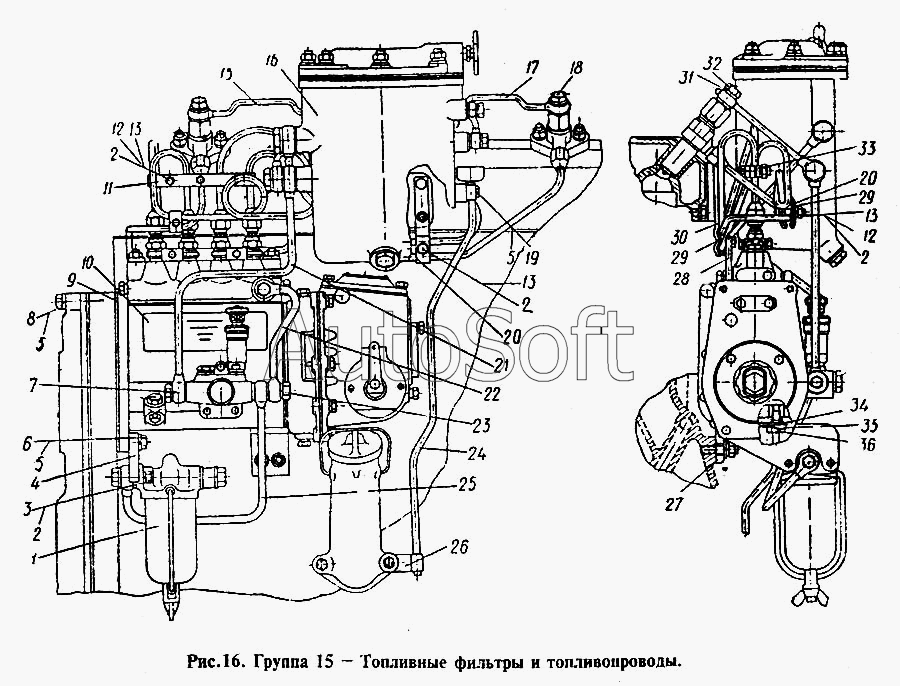

Каталог запасных частей к технике: СМД 14 (1998 г. Минск) (1998). Топливные фильтры и топливопроводы
26
27
28
29
30
31
32
33
34
35
36
25
12
1
2
3
4
5
6
7
8
9
10
11
13
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 36-1105071 | 3***1 | Кольцо уплотнительное | |
| В2.80.16.502 | В***2 | Прокладки | |
| 1 | 3***Б | Фильтр топливный грубой очистки в сборе | |
| 2 | Ш***8 | Шайба пружинная | |
| 3 | Б***0 | Болт | |
| 4 | 1***1 | Кронштейн | |
| 5 | Ш***0 | Шайба пружинная | |
| 6 | Б***5 | Болт | |
| 7 | С***9 | Прокладка | |
| 8 | Б***5 | Болт | |
| 9 | 5***4 | Прокладка насоса топливного | |
| 10 | В***1 | Насос топливный ЛСТН 48510 | |
| 11 | 1***8 | Планка зажима | |
| 12 | Г***8 | Гайка | |
| 13 | Б***5 | Болт | |
| 14 | 1***А | Трубка высокого давления в сборе | |
| 15 | 1***А | Топливопровод слива левый | |
| 16 | С***1 | Фильтр тонкой очистки топлива в сборе | |
| 17 | 1***А | Топливопровод слива правый | |
| 18 | В***А | Форсунка | |
| 19 | Б***6 | Болт | |
| 20 | 1***0 | Планка зажима | |
| 21 | С***А | Трубка от помпы к фильтру в сборе | |
| 22 | 1***5 | Топливопровод перепуска топлива | |
| 23 | С***6 | Болт | |
| 24 | С***1 | Чашка со сливной трубкой в сборе | |
| 25 | 1***1 | Трубка от фильтра грубой очистки к помпе | |
| 26 | С***4 | Хомут | |
| 27 | С***4 | Кронштейн топливного насоса | |
| 28 | 1***А | Трубка от фильтра к насосу в сборе | |
| 29 | 1***7 | Прокладка | |
| 30 | 1***6 | Кронштейн крепления трубок высокого давления | |
| 31 | С***1 | Прокладка | |
| 32 | С***0 | Болт зажимной | |
| 33 | 1***7 | Прокладка | |
| 34 | Н***0 | Шайба | |
| 35 | 1***9 | Шайба замковая | |
| 36 | Б***5 | Болт | |
| 37 | Ш***4 | Шайба пружинная | |
| 38 | С***1 | Плита опорная | |
| 39 | С***1 | Пружина | |
| 40 | 1***А | Стержень секции фильтра в сборе | |
| 41 | 1***0 | Болт поворотного угольника | |
| 42 | 1***0 | Прокладка пластины фильтра | |
| 43 | 1***А | Пластина фильтра тонкой | |
| 44 | 1***А | Крышка фильтра тонкой очистки | |
| 45 | В***Р | Шарик | |
| 46 | 1***3 | Игла продувочного вентиля в сборе | |
| 47 | С***А | Корпус фильтра тонкой очистки | |
| 48 | 2***А | Элемент фильтрующий в сборе | |
| 49 | Н***9 | Пробка резьбовая | |
| 50 | Н***5 | Шпилька | |
| 51 | Г***0 | Гайка |
