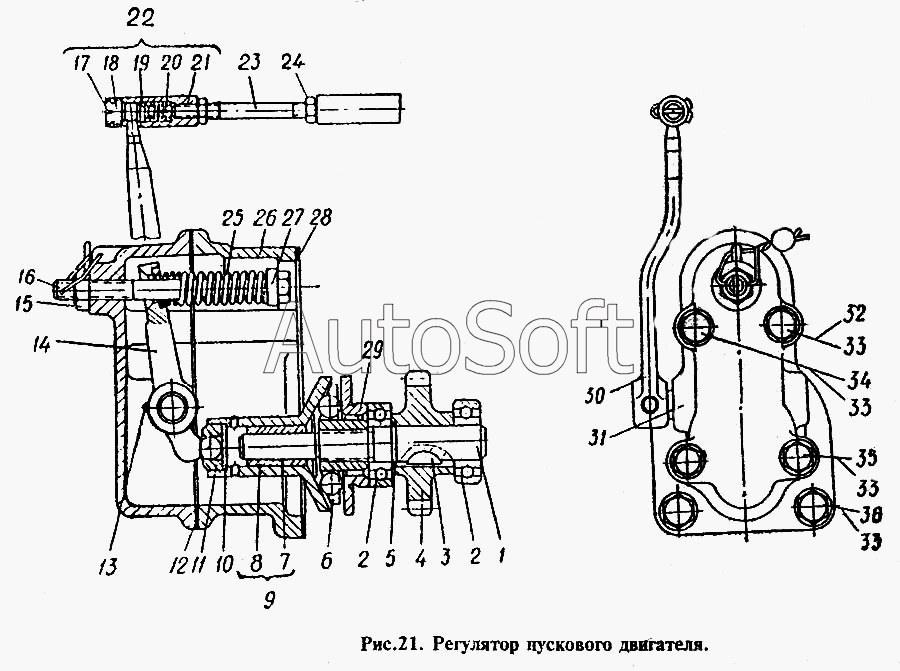

Каталог запасных частей к технике: СМД 14 (1998 г. Минск) (1998). Регулятор пускового двигателя
30
21
22
23
24
25
26
27
28
29
20
31
31
31
32
33
34
35
36
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Вал регулятора | |
| 2 | №***2 | Шарикоподшипник радиальный 15х35х11 | |
| 3 | Ш***6 | Шпонка сегментная | |
| 4 | Д***А | Шестерня привода регулятора | |
| 5 | Д***3 | Кольцо стопорное | |
| 6 | Д***1 | Диск регулятора ведущий | |
| 7 | Д***7 | Втулка диска регулятора | |
| 8 | Д***6 | Диск регулятора подвижной | |
| 9 | Д***4 | Диск регулятора со втулкой в сборе | |
| 10 | Д***8 | Шайба подвижного диска | |
| 11 | Д***9 | Тарелка шарика регулятора | |
| 12 | Д***Б | Прокладка крышки | |
| 13 | Ш***0 | Штифт конический | |
| 14 | Д***Б | Рычаг регулятора | |
| 15 | Г***8 | Гайка | |
| 16 | Д***8 | Болт регулировочный пружины регулятора | |
| 17 | Ш***0 | Шплинт разводной | |
| 18 | Д***9 | Пробка муфты | |
| 19 | Д***8 | Подпятник шаровой головки | |
| 20 | Д***7 | Пружина муфты | |
| 21 | Д***6 | Корпус муфты | |
| 22 | Д***6 | Шаровая муфта в сборе | |
| 23 | Д***0 | Тяга регулятора | |
| 24 | Г***6 | Гайка | |
| 25 | Д***А | Пружина регулятора | |
| 26 | Д***А | Корпус регулятора | |
| 27 | Д***1 | Шайба пружины опорная | |
| 28 | Д***0 | Прокладка корпуса регулятора | |
| 29 | Д***4 | Шайба упорная | |
| 30 | Д***7 | Рычаг регулятора с осью | |
| 31 | Д***А | Крышка корпуса регулятора | |
| 31 | Д***4 | Втулка крышки | |
| 31 | Д***Б | Крышка со втулками в сборе | |
| 32 | Б***5 | Болт | |
| 33 | Ш***5 | Шайба пружинная | |
| 34 | Б***5 | Болт | |
| 35 | Б***0 | Болт | |
| 36 | Б***5 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
