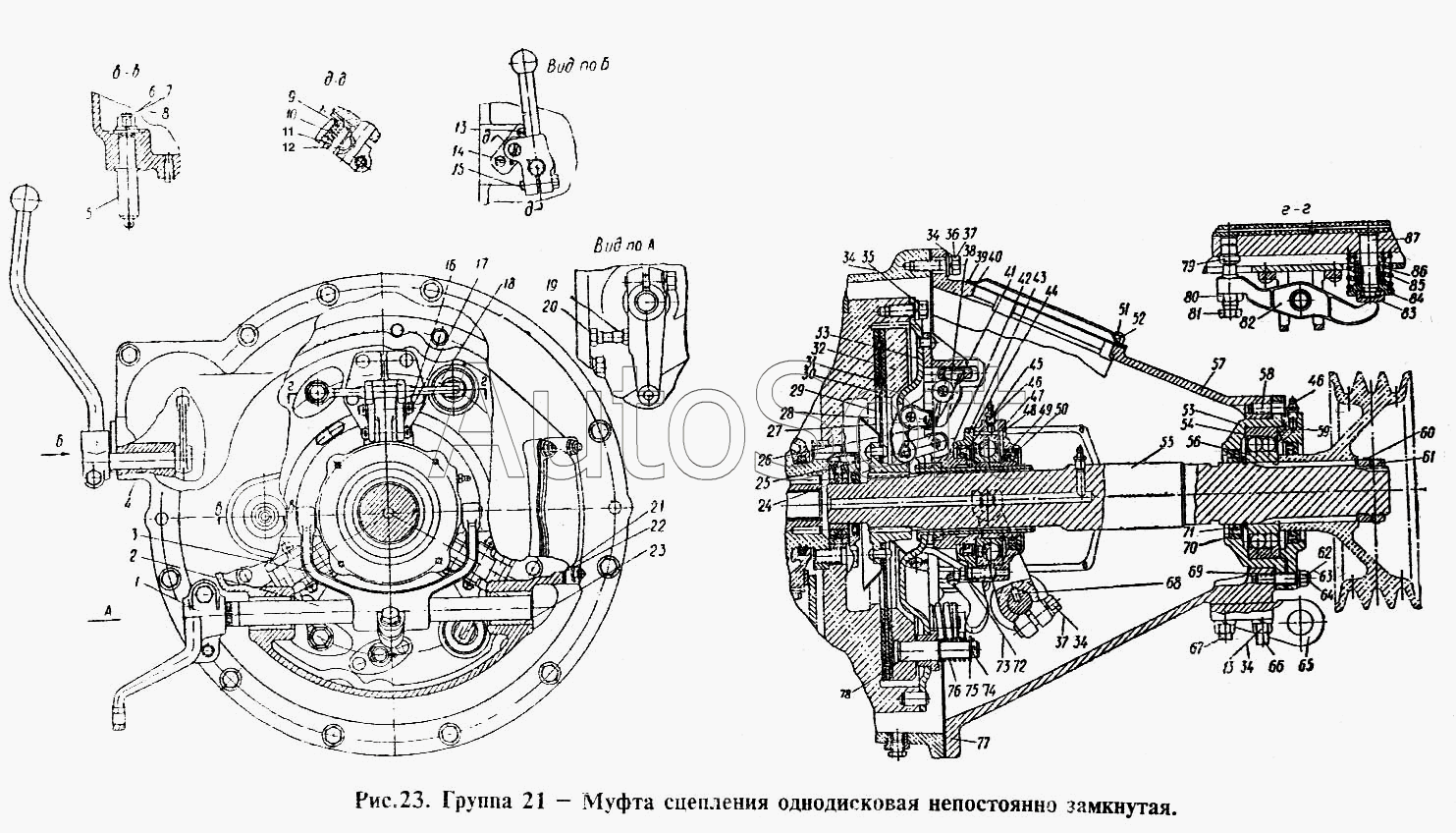

Каталог запасных частей к технике: СМД 14 (1998 г. Минск) (1998). Муфта сцепления однодисковая непостоянно замкнутая
53
64
63
62
61
60
59
58
57
56
55
54
65
52
51
50
49
48
47
46
45
44
43
42
76
87
86
86
84
83
82
81
80
79
78
77
42
75
73
72
71
70
69
68
67
66
8
19
18
17
16
15
14
13
12
11
10
9
20
7
6
5
4
3
2
1
31
41
40
39
38
37
36
35
34
33
32
32
30
29
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15К-21С22 | 1***2 | Диск упорный с муфтой включения | |
| СМД14-21С1 | С***1 | Муфта сцепления | |
| СМД7-21С14 | С***4 | Вилка включения с валиком включения в сборе | |
| СМД7-21С19 | С***9 | Регулировочный болт с ганкой | |
| 1 | С***0 | Рычаг | |
| 2 | С***5 | Валик вилки | |
| 3 | С***4 | Вилка включения | |
| 4 | С***0 | Рычаг с осью | |
| 5 | С***1 | Ось | |
| 6 | Г***4 | Гайка | |
| 7 | Ш***4 | Шайба пружинная | |
| 8 | Ш***5 | Шайба | |
| 9 | Б***Р | Шарик | |
| 10 | 1***А | Пружина муфты | |
| 11 | С***3 | Заглушка стакана | |
| 12 | Ш***2 | Шпонка сегментная | |
| 13 | 1***6 | Рычаг включения шестерни в сборе | |
| 14 | Ш***5 | Шплинт | |
| 15 | Б***5 | Болт | |
| 16 | Ш***0 | Шплинт | |
| 17 | С***6 | Ось рычажков нажимных | |
| 18 | С***8 | Ось рычажков | |
| 19 | Г***2 | Гайка | |
| 20 | С***0 | Болт регулировочный | |
| 21 | С***6 | Крышка люка | |
| 22 | С***7 | Прокладка | |
| 23 | С***2 | Втулка валика вилки выключения сцепления | |
| 24 | С***2 | Ступина ведомого диска | |
| 25 | С***9 | Ось | |
| 26 | С***2 | Ролик | |
| 27 | С***3 | Ось ролика | |
| 28 | С***8 | Рычажок | |
| 29 | С***4 | Диск ведомый в сборе | |
| 30 | С***1 | Накладка ведомого диска | |
| 31 | С***6 | Диск ведомый с накладками | |
| 32 | 1***А | Диск упорный в сборе | |
| 32 | 1***9 | Диск упорный | |
| 33 | 1***1 | Диск нажимной | |
| 34 | Ш***2 | Шайба пружинная | |
| 35 | Б***0 | Болт | |
| 36 | Ш***3 | Шайба штампованная | |
| 37 | Б***0 | Болт | |
| 38 | С***7 | Рычажок нажимной | |
| 39 | С***7 | Прокладка | |
| 40 | С***6 | Крышка люка | |
| 41 | С***7 | Серьга | |
| 42 | 1***6 | Муфта включения | |
| 42 | 1***2 | Муфта включения в сборе | |
| 43 | С***3 | Корпус сальника | |
| 44 | С***5 | Прокладка | |
| 45 | Н***8 | Сальник каркасный 85-110-12 | |
| 46 | М***I | Масленка | |
| 47 | №***5 | Шарикоподшипник 75Х130Х25 | |
| 48 | С***4 | Корпус подшипника муфты включения | |
| 49 | С***4 | Кольцо стопорное | |
| 50 | 1***9 | Сальник каркасный 75-100-12 | |
| 51 | Ш***2 | Шпилька | |
| 52 | Г***8 | Гайка | |
| 53 | 1***2 | Корпус подшипника | |
| 54 | 1***8 | Сальник каркасный 75-100-12/14 | |
| 55 | С***А | Вал сцепления | |
| 56 | №***2 | Шарикоподшипник 60Х130Х25 | |
| 57 | С***1 | Крышка муфты сцепления | |
| 58 | Ш***5 | Шпильки | |
| 59 | С***2 | Крышка сальника | |
| 60 | С***7 | Шайба стопорная | |
| 61 | С***6 | Гайка | |
| 62 | Г***0 | Гайка | |
| 63 | Ш***0 | Шайба пружинная | |
| 64 | Н***5 | Шпилька | |
| 65 | С***4 | Кронштейн | |
| 66 | Ш***0 | Шпилька | |
| 67 | Ш***5 | Шпилька | |
| 68 | Ш***2 | Шпонка сегментная | |
| 69 | С***5 | Прокладка | |
| 70 | Н***4 | Сальник самоподвижной каркасный 60-85-12 | |
| 71 | С***А | Кольцо упорное | |
| 72 | Б***5 | Болт | |
| 73 | Ш***8 | Шайба пружинная | |
| 74 | Ш***0 | Шплинт | |
| 75 | Ш***5 | Шайба | |
| 76 | С***8 | Пружина | |
| 77 | С***1 | Прокладка | |
| 78 | С***А | Палец нажимного диска | |
| 79 | С***1 | Подпятник | |
| 80 | Г***6 | Гайка | |
| 81 | 1***3 | Болт регулировочный | |
| 82 | 1***9 | Уравнитель | |
| 83 | С***7 | Колпачок нажимной | |
| 84 | С***А | Втулка | |
| 86 | С***5 | Пружина внутренняя | |
| 86 | С***4 | Пружина внешняя | |
| 87 | 1***2 | Болт специальный |
