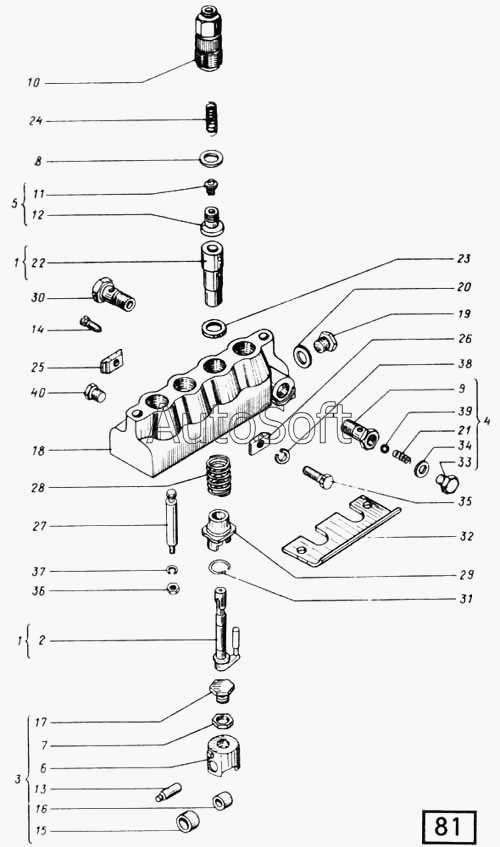

Каталог запасных частей к технике: СМД 14...-20 (1998 г. Москва) (1998). Головка топливного насоса СМД-14НГ,-14БН,-15Н,-19,-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
35
36
37
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| В2.80.16.523А | В***А | Фиксатор | |
| В6.80.16.061-1 | В***1 | Клапан нагнетательный | |
| В6.80.16.517-1 | В***1 | Клапан нагнетательный | |
| 1 | 4***5 | Плунжерная пара | |
| 2 | В***3 | Плунжер | |
| 3 | 8***2 | Толкатель плунжера | |
| 4 | 8***А | Клапан перепускной | |
| 5 | В***1 | Клапан нагнетательный | |
| 6 | В***А | Корпус толкателя | |
| 7 | 8***6 | Контргайка | |
| 8 | 8***7 | Прокладка седла | |
| 9 | 8***1 | Корпус | |
| 10 | В***А | Штуцер нажимной | |
| 11 | В***7 | Клапан нагнетательный | |
| 12 | В***8 | Седло клапана | |
| 13 | В***2 | Ось | |
| 14 | 1***1 | Прокладка | |
| 14 | В***3 | Винт | |
| 15 | 1***5 | Ролик | |
| 16 | 1***А | Втулка | |
| 17 | 1***9 | Болт толкателя | |
| 18 | 1***В | Головка | |
| 19 | 1***4 | Пробка | |
| 20 | 1***5 | Прокладка | |
| 21 | 1***7 | Пружина | |
| 22 | 4***1 | Втулка плунжера | |
| 23 | 1***2 | Прокладка | |
| 24 | 1***А | Пружина | |
| 25 | 1***Б | Зажим задний | |
| 26 | 1***Б | Зажим передний | |
| 27 | 1***2 | Шпилька | |
| 28 | 1***Б | Пружина | |
| 29 | 4***1 | Тарелка | |
| 29 | Б***Р | Шарик | |
| 30 | А***3 | Болт | |
| 31 | 1***А | Кольцо замковое | |
| 32 | 1***А | Планка упора | |
| 33 | 1***1 | Пробка | |
| 35 | М***8 | Винт | |
| 36 | М***8 | Гайка | |
| 37 | 6***5 | Шайба | |
| 38 | 8***5 | Шайба | |
| 40 | П***" | Пробка коническая |
