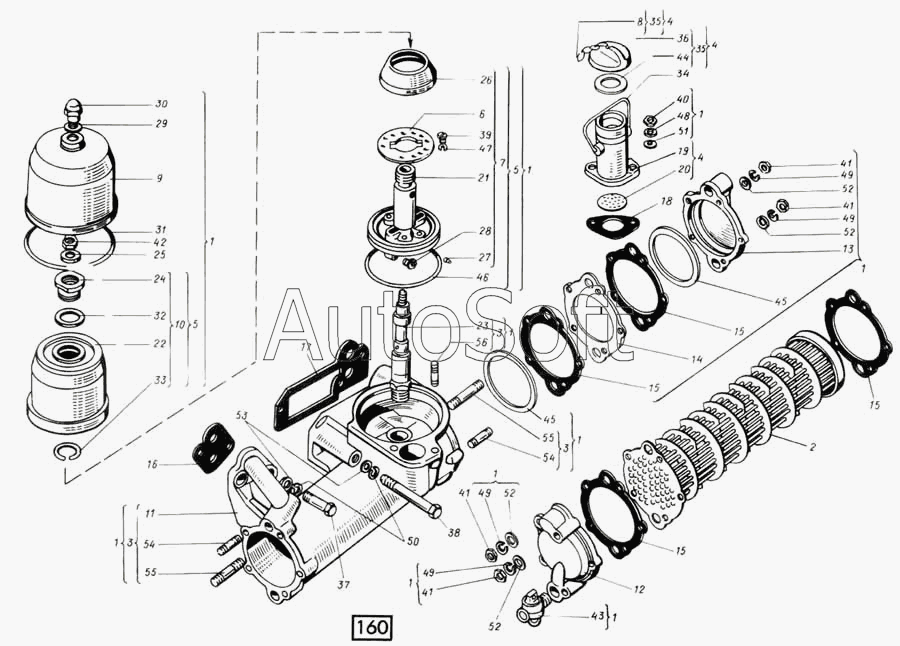

Каталог запасных частей к технике: СМД 31 (1998 г. Москва) (1998). Теплообменник водомасляный с центрифугой СМД-31, -31А, -31.01, 31Б.04
43
29
30
31
32
33
34
35
36
37
38
39
40
41
42
28
44
45
46
47
48
49
50
51
52
53
54
55
56
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14-0122 | 1***2 | Прокладка крышки патрубка | |
| 1 | 3***А | Водомасляный теплообменник | |
| 2 | 3***Б | Сердцевина теплообменника | |
| 3 | 3***А | Корпус | |
| 4 | 3***5 | Патрубок маслоналивной | |
| 5 | 1***А | Ротор | |
| 6 | 1***Б | Маслоотражатель | |
| 7 | 1***Б | Остов ротора | |
| 8 | 1***П | Цепочка | |
| 9 | 1***Д | Колпак | |
| 10 | 1***Б | Крышка ротора | |
| 11 | 3***А | Корпус теплообменника | |
| 12 | 3***2 | Крышка теплообменника | |
| 13 | 3***1 | Крышка теплообменника | |
| 14 | 3***3 | Проставка | |
| 15 | 3***4 | Прокладка | |
| 16 | 3***5 | Прокладка | |
| 17 | 3***7 | Прокладка | |
| 18 | 3***8 | Прокладка | |
| 19 | 3***9 | Патрубок | |
| 20 | 3***0 | Сетка | |
| 21 | 1***Г | Остов ротора | |
| 22 | 1***Б | Крышка ротора | |
| 23 | 1***1 | Ось ротора | |
| 24 | 1***А | Гайка ротора | |
| 25 | 1***А | Шайба упорная | |
| 26 | 1***А | Насадок | |
| 27 | 1***1 | Штифт | |
| 28 | 1***А | Форсунка | |
| 29 | 1***9 | Прокладка | |
| 30 | 1***1 | Гайка колпака | |
| 31 | 1***А | Прокладка | |
| 32 | 1***1 | Прокладка | |
| 33 | 1***2 | Кольцо | |
| 34 | С***4 | Пружина крышки | |
| 35 | А***0 | Крышка | |
| 36 | 1***А | Крышка патрубка | |
| 37 | М***8 | Болт | |
| 38 | М***8 | Болт | |
| 39 | М***8 | Винт | |
| 40 | М***6 | Гайка | |
| 41 | М***6 | Гайка | |
| 42 | М***6 | Гайка | |
| 43 | П***0 | Кран | |
| 44 | 2***а | Кольцо | |
| 45 | 1***2 | Кольцо | |
| 46 | 1***6 | Кольцо 125-130-33-4 | |
| 47 | 6***5 | Шайба | |
| 48 | 8***5 | Шайба | |
| 49 | 1***5 | Шайба | |
| 50 | 1***5 | Шайба | |
| 51 | 8***5 | Шайба | |
| 52 | 1***5 | Шайба | |
| 53 | 1***5 | Шайба | |
| 54 | М***8 | Шпилька | |
| 55 | М***8 | Шпилька | |
| 56 | М***8 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
