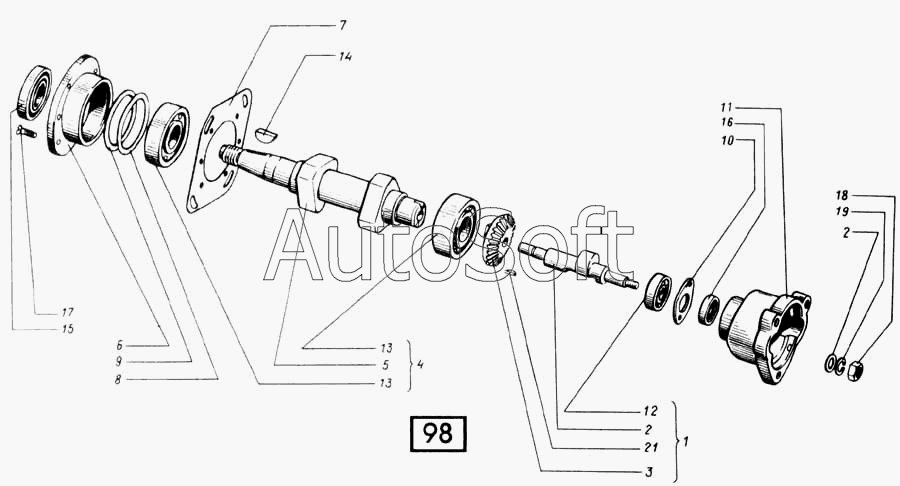

Каталог запасных частей к технике: СМД 60...-73 (1998 г. Москва) (1998). Детали привода СМД-60, -62, -64, -66, -72
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Вал привода | |
| 2 | 2***0 | Вал привода | |
| 3 | 2***4 | Зубчатое колесо ведущее | |
| 4 | 2***2 | Вал кулачковый | |
| 5 | 2***2 | Вал кулачковый | |
| 6 | 2***7 | Крышка подшипника | |
| 7 | 2***1 | Прокладка уплотнительная | |
| 8 | 2***8 | Прокладка регулировочная | |
| 9 | 2***1 | Прокладка регулировочная | |
| 10 | 2***4 | Прокладка | |
| 11 | 2***0 | Корпус привода | |
| 12 | 2***9 | Подшипник | |
| 13 | 2***4 | Подшипник | |
| 14 | 4***5 | Шпонка сегментная | |
| 15 | 1***1 | Манжета | |
| 16 | 1***1 | Манжета | |
| 17 | В***6 | Винт | |
| 18 | М***6 | Гайка | |
| 19 | 8***5 | Шайба | |
| 20 | 8***6 | Шайба | |
| 21 | 2***7 | Шпонка |
